Hvordan aflæser jeg S0‑pulser fra elmåleren?

Ville du ønske, at du kunne se dit elforbrug skifte, mens du tænder for elkedlen? Eller måske drømmer du om at lade varmepumpen tale direkte sammen med dit smarthome, så den kun kører, når strømmen er billigst? De fleste moderne elmålere gemmer allerede nøglen til disse muligheder – S0-pulserne – men alt for få husejere ved, hvordan de aflæses.

I denne guide på Varme, Afløb & Teknik går vi fra den første gnist af nysgerrighed til den sidste linje kode. Vi viser dig, hvordan de små klik fra en åben-kollektor kan oversættes til konkrete kWh, prognoser for dit næste forbrugstop og automatiske beskeder i din Home Assistant-setup.

Uanset om du bare vil holde øje med familiens strømvaner, eller om du er klar til at koble hele huset op på et gør-det-selv-dashboard, får du her svar på:

• Hvad S0-pulser egentlig er, og hvorfor de er standarden, som elselskaberne sværger til.
• Hvor du finder de rette klemmer og konstanter på din elmåler – uden at rode med farlige spændinger.
• Hvilket hardware og hvilke sikkerhedsregler der gælder, når du vil tælle pulser med alt fra færdige DIN-moduler til en Arduino i skuffen.
• Hvordan du omregner pulser til løbende kWh-tal, opdager fejl – og sender dataene videre til grafer, apps og automations.

Spænd skruetrækkeren, tænd loddekolben (hvis du er til den slags) og lad os dykke ned i, hvordan du aflæser S0-pulser fra elmåleren – trin for trin.

Hvad er S0‑pulser, og hvad kan du bruge dem til?

Alle moderne elmålere har en S0-udgang, der følger standarden IEC 62053-31. Udgangen er i praksis en lille elektronisk kontakt (åben-kollektor eller optokoblet transistor), som kortvarigt “slutter” hver gang elmåleren har registreret en bestemt mængde energi. Denne kortslutning kaldes en puls.

Sådan fungerer pulsen elektrisk

• Udgangstype: Åben kollektor / optokobler (galvanisk adskilt fra målerens elektronik).
• Forsyning: Du skal selv levere en jævnspænding igennem udgangen. Typisk 5-27 V DC.
• Strøm: Maks. 27 mA (ofte 2-10 mA anbefalet).
• Pulsbredde: Normalt 30-100 ms (minimum 15 ms if. standarden).
• Maks. frekvens: 2,5 kHz (svarende til 0,4 ms pause), dog begrænset af målerens puls-konstant.

Hvad betyder puls-konstanten (imp/kwh)?

På målerens front eller datablad finder du tal som 1000 imp/kWh eller 2000 imp/kWh. Det betyder:

1. Elmåleren sender 1000 pulser for hver forbrugt 1 kWh, hvis konstanten er 1000 imp/kWh.
2. Hver puls repræsenterer da 1 / 1000 = 0,001 kWh (=1 Wh) energi.

Fra pulser til energidata

• Akkumuleret energi (kWh)
  Tæl pulser og del med puls-konstanten:
  kWh = antal_pulser / imp_per_kWh.
• Øjeblikseffekt (kW)
  Mål tiden Δt mellem to på hinanden følgende pulser.
  kW = 3 600 / (imp_per_kWh × Δt_s)
  – hvor 3600 er sekunder pr. time. Jo kortere tid mellem pulserne, jo højere effekt.

Denne enkle pulsbaserede metode gør det muligt at logge og visualisere energiforbrug med billige mikrocontrollere eller færdige S0-pulstællere, uden at du behøver adgang til de mere komplekse, krypterede data i elmålerens M-Bus eller HAN-port.

Find S0‑udgangen og data på din elmåler

Inden du kan høste pulsdata fra elmåleren, skal du vide hvor udgangen sidder, og hvad den viser. Følg trin-for-trin-guiden herunder.

1. Lokaliser klemmerne

1. Åbn målerens klemmeafdækning
   Skru afdækningen af (oftest plomberet – du må ikke bryde plomber uden netselskabets tilladelse). På de fleste målere er S0-terminalerne placeret i et separat lavspændingsafsnit øverst eller nederst.
2. Find mærkningen
   Kig efter én af disse kombinationer på klemraden eller i det silketrykte layout:


   Mærkning	Poler	Bemærkning
   S0+, S0-	+	Standard betegnelse i IEC 62053-31
   A, B	A = kollektor, B = emitter	Bruges af bl.a. Landis+Gyr
   20, 21	20 = kollektor, 21 = emitter	Udbredt på Kamstrup-målerne
   k, l	k = kollektor, l = emitter	Tysk DIN-mærkning

   Kollektor-siden (S0+, A, 20, k) er den, du forbinder til plus igennem din pull-up-modstand.

2. Led-indikator hjælper dig

Ud over klemmerne indeholder næsten alle elmålere en rød eller grøn impuls-LED på fronten. Den blinker med samme puls-konstant som S0-udgangen – nyttigt til hurtig verifikation af, at måleren overhovedet afgiver pulser.

3. Aflæs puls-konstanten (imp/kwh)

Se efter teksten “800 imp/kWh”, “1000 imp/kWh” eller lignende, som typisk står tæt på LED’en eller displayet. Tallet fortæller, hvor mange pulser der svarer til 1 kWh:

• 800 imp/kWh ⇒ 1 puls = 1,25 Wh
• 1000 imp/kWh ⇒ 1 puls = 1 Wh

Notér værdien – den skal bruges i softwaren, når du omsætter pulser til energi og effekt.

4. Tjek for flere kanaler

Nogle elmålere (især dem til solcelleinstallationer) har separate S0-par for import og eksport af energi. Producenter markerer dem forskelligt:

• “IMP+ / EXP+” eller “A1/B1” og “A2/B2”
• Farvede terminalskruer (fx sort for import, rød for eksport)

Vil du måle begge retninger, skal du føre to signalledninger ud og konfigurere to tællere i din software.

5. Find databladet og målerens konfiguration

1. Notér typebetegnelsen på displayrammen eller etiket – f.eks. “Kamstrup 382L” eller “Iskra MT372-DT4”.
2. Besøg producentens website og søg på modelnavnet + “datasheet” eller “technical manual”. PDF’en indeholder altid:
   • S0-elektriske parametre (spænding 5-27 Vdc, maks. 27 mA osv.)
   • Maksimal puls­frekvens (typisk 1 kHz eller 2,5 ms puls­længde)
   • Beskrivelse af import/eksport-kanaler og eventuelle DIP-switch-valg
3. Spørg netselskabet hvis dokumentationen mangler. De kan oplyse firmware-opsætning (fx om S0 er aktiveret, pulsbredde, konstant osv.).

Når du har styr på klemmer, puls-konstant og kanalantal, er du klar til næste skridt: at tilslutte din pulstæller eller mikrocontroller på en sikker måde.

Sikker tilslutning og hardwarevalg

Der findes to hovedveje, hvis du vil opsamle S0-pulser:

1. Færdige pulstællere / DIN-moduler

   • Monteres direkte i tavlen ved siden af elmåleren.
   • Har galvanisk adskillelse, intern strømforsyning og skrueterminaler.
   • Kan ofte aflevere data som Modbus RTU/TCP, M-Bus, MQTT eller tørre kontakter.
   • Fordel: plug-and-play, ingen lodning eller programmering, CE-mærkede.
   • Ulempe: Højere pris og mindre fleksibilitet ift. egen logik.
2. DIY med mikrocontroller (Arduino, ESP32, Raspberry Pi + GPIO)

   • Billigt og fleksibelt – kan sende data til Home Assistant, InfluxDB, Grafana mv.
   • Kræver selvbygget inputkreds, 5-24 V forsyning og korrekt isolation.
   • Fordel: Fuldkontrol over kode, OTA-opdateringer, Wi-Fi/BLE indbygget (ESP32).
   • Ulempe: Skal designes og testes forsvarligt, ingen officiel typegodkendelse.

Korrekt tilslutning af s0-udgangen

• Typisk modstandsværdi for pull-up: 2,2-10 kΩ afhængigt af forsyningsspænding og den maksimale collector current (typisk < 30 mA).
• Hold ledningslængden kort (<10 m) eller brug skærmet/tvistet parkabel (f.eks. LiYCY 2×0,25 mm²) for at dæmpe støj.
• Undgå at føre S0-ledninger i samme rør som 230 V, medmindre kablet er skærmet og har dobbelt isolation.

Elmåler S0+ ---<---[2,2 kΩ]---<--- +12 V | |> Optokobler LEDElmåler S0- -------------- GNDOptokobler transistor --- GPIO (med intern interrupt) \  \-- 10 kΩ pull-up til 3,3 V

Fordelen er fuld galvanisk adskillelse mellem elmåleren (op til 27 V) og din low-voltage elektronik (3,3/5 V).

Emc-hensyn og kapsling

• Anvend en plast- eller metal-kapsling med IP-klassificering, hvis enheden placeres i teknikskab.
• Monter ferritperler på S0-ledninger ved indgangen for at dæmpe højeffekts-transienter.
• Hold printbaner med S0-signal korte, og sørg for ground plane under optokobler for at reducere støj.

Sikkerhed (selv) – Det her må du ikke gøre

• Tilslut aldrig S0-udgangen direkte til 230 V net eller en GPIO uden isolering.
• Undlad at dele 0 V/GND fra S0 med husets beskyttelsesleder (PE).
• Anvend kun CE-godkendte SELV-strømforsyninger (5-24 V) til din elektronik.
• Lad en autoriseret installatør stå for fast installation i tavlen, hvis du ikke er uddannet.

Med korrekt isolation, forsyning og EMC-design får du en stabil og sikker aflæsning af elmålerens S0-pulser – klar til næste skridt: software og datalogning.

Aflæsning, beregning og fejlfinding i praksis

Uanset om du bruger en Arduino, ESP32, Raspberry Pi eller et færdigt DIN-modul, er første skridt at registrere hver S0-puls som et digitalt interrupt:

// Eksempel: ESPHome / Arduino-stilvolatile uint32_t pulseCount = 0;void IRAM_ATTR onS0Pulse() { pulseCount++; // tæller op for hver puls}void setup() { pinMode(GPIO_NUM_27, INPUT_PULLUP); // S0-signal på pin 27 attachInterrupt(GPIO_NUM_27, onS0Pulse, FALLING); // reager på faldende flanke}

• Debounce/filtrering: Selvom S0-udgangen er optokoblet, kan mekaniske relæer eller lange kabler give små “dobbelt­puls”-glitcher. Indfør derfor en minimum pulsafstand (fx > 5 ms) eller tjek, at pcbAftand >= pulsBredde, før du tæller pulsen.
• Max. frekvens: PWM’er må ikke køres over det, din mikrocontroller kan håndtere. Med 1000 imp/kWh svarer 11 kW til ca. 3 pulser/s – langt under grænsen for de fleste board.

2. Fra pulser til energi (kwh)

Elmålerens puls­konstant (imp/kWh) står typisk på fronten – fx 1000 imp/kWh. Energien beregnes løbende:

3. Øjeblikseffekt (kw) via pulsinterval

I stedet for at vente på mange pulser kan du måle tiden (Δt) mellem to på hinanden følgende pulser:

Eksempel: 1000 imp/kWh og en pulsafstand på 0,5 s → P = (3,6) / 0,5 = 7,2 kW.

4. Kalibrering og nulstilling

1. Læs målerens visning ved installation (startOffset).
2. Gem offset’en i non-volatile hukommelse (EEPROM/flash).
3. Korriger beregninger: E_total = startOffset + pulsTæller / impPrKWh.
4. Tester du med en fysisk belastning? Brug en lille el-vandvarmer/kogeplade og kontroller, at energien passer ±2 %.

5. Integration i dine dataplatforme

Når du har pulstælleren i software, er det let at publicere data videre:

• ESPHome + Home Assistant


  sensor: - platform: pulse_counter pin: GPIO27 name: "Elmåler S0 Puls" update_interval: 5s filters: - multiply: 0.001 # hvis 1000 imp/kWh unit_of_measurement: "kWh"

• Node-RED
  Brug rpi-gpio in node → trigger → function til at udregne kW og kWh → InfluxDB/MQTT.
• InfluxDB + Grafana
  Log både kumulativ energi og effekt. I Grafana kan du lave et derivative() af energien for at tjekke, at beregnet effekt stemmer.

6. Fejlfinding – De mest almindelige problemer

Med korrekt tælling, kalibrering og integration kan du nu følge husets elforbrug i realtid – helt ned på sekundniveau – og opdage både standby-slugere og spidsbelastninger, før elregningen lander.

9 tips til bedre Wi‑Fi i teknikskabet

Svirrer dit Wi-Fi som en punkteret ventilation ved siden af eltavlen? Hvis dit fiberstik og din router bor klemt inde bag metal, kabler og en lukket låge i teknikskabet, er du ikke alene. Rigtigt mange nybyggede og renoverede boliger placerer netværksudstyret dér, hvor signalerne har det aller­sværest ved at slippe ud – og resultatet er døde zoner i stuen, hakkende streaming og vrede teenagere.

Heldigvis er løsningen sjældent at kaste flere penge efter større routere eller ekstra mesh-noder. Med få, velvalgte greb kan du nemlig forvandle teknikskabet fra Wi-Fi-fængsel til nervecenter for et stabilt, hurtigt og fremtidssikret netværk.

I denne guide får du 9 konkrete tips – fra den grundlæggende forståelse af, hvorfor skabet dæmper signalet, til smarte tricks med kabling, køling og korrekt placering af access points. Følg med, og giv både dine enheder og din tålmodighed den båndbredde, de fortjener.

Forstå hvorfor teknikskabet dæmper Wi‑Fi

Teknikskabet virker ofte som et lille Faraday-bur, der suger al energi ud af de ellers frie radiobølger. For at forstå hvorfor, er det nyttigt at kigge på, hvad skabet typisk består af – og hvad der ligger lige omkring det.

• Metalfront, hængsler og DIN-skinner
  De fleste teknikskabe har en solid stålplade eller en metalramme, som Wi-Fi-signalet skal igennem. Metal reflekterer og absorberer radiobølger, især på 5 GHz, hvor bølgelængden er kortere. Resultatet er, at signalet kastes tilbage ind i skabet i stedet for at slippe ud i boligen.
• Plastkasser er heller ikke uskyldige
  Selvom mange skabe er af plast, sidder el-tavle, kabelbakker og jordforbindelser af metal stadig indeni. Signalet rammer dem og skaber multipath-refleksioner, der giver udfald og lavere hastighed.
• Lukket dør = 10-20 dB dæmpning
  En lukket skabsdør – selv af plast – kan let lægge 10 dB oven i den dæmpning, metal allerede giver. Hver 3 dB svarer til cirka en halvering af signalstyrken, så 10 dB betyder, at under en tiendedel af signalet slipper igennem.
• Tykke bundter af patch- og elkabler
  Kobberlederne i kablerne virker som små antenner, der absorberer, gentager eller forvrænger signalet. Samtidig skaber snævre gennemføringer og kabelbakker med metalchassis en ekstra barriere, så radiobølgerne må på omvej.
• El-tavlen som blokade
  HFI/HPFI-relæ, automatsikringer og måler er alle pakket ind i metal. Tavlen står ofte lige bag forsiden af skabet, så et access point placeres i praksis bag et massivt metalskjold.
• Placering på ydervæg eller i hjørne
  Teknikskabet sidder typisk i et hjørne tæt på facadevæggen, fordi fiber eller coax kommer udefra. Det betyder, at en stor del af signalet flyver direkte ud gennem ydervæggen – væk fra huset – mens den modsatte retning skal igennem beton, gips eller mursten for at nå resten af boligen.
• Støj fra strømforsyninger og smarthubs
  Switche, PoE-injektorer, energimålere og andre enheder kan støje elektrisk. Den elektromagnetiske interferens (EMI) ligger ofte i samme frekvensbånd som Wi-Fi og “forurener” æteren inde i skabet, så signal-til-støj-forholdet forringes.

Summen af metalvægge, kabelspaghetti, lukkede døre og elektrisk støj giver let 20-30 dB ekstra dæmpning. Det svarer til, at et teoretisk perfekt 200 Mbit/s-signal er reduceret til under 10 Mbit/s – hvis det overhovedet når frem. Derfor er første skridt til bedre trådløs dækning at få radioen ud af skabet eller sikre, at selve skabet ikke står som første store forhindring på signalets vej.

Flyt adgangspunktet ud af skabet

Når Wi-Fi-radioen står inde i teknikskabet, forsvinder store dele af signalet i metalkassen, el-tavlen og de mange kabler. Den hurtigste kur er derfor at flytte selve adgangspunktet (AP) til et frit, centralt punkt i boligen – typisk i loftet på gangen eller i stuen.

Sådan gør du trin for trin

1. Planlæg ruten
   Find den korteste vej fra teknikskabet til det ønskede AP-sted. Gå helst gennem skunk, loft eller eksisterende kabelbakker, så du undgår synlige kabler på vægge.
2. Vælg den rigtige kabling
   Cat 6 eller Cat 6A er det sikre valg til både gigabit i dag og 2,5/10 GbE i morgen. Skal AP’et forsynes via PoE, så vælg F/UTP eller bedre for at minimere støj og overhold PoE-strømkravene.
3. Bor hul og montér kabelgennemføring med børster
   En brush plate giver en pæn afslutning, holder støv ude af skabet og reducerer risikoen for, at kabelkappen bliver skåret af skarpe kanter. Brug evt. også en gummigennemføring på loftsiden for brandtætning.
4. Terminér rigtigt
   Sæt et RJ45-udtag eller et patchpanel i skabet og et CP-udtag nær AP’ets placering. Undgå at krimpe stik direkte på faste installationskabler – det gør servicering og fejlsøgning sværere.
5. Montér adgangspunktet
   Skru beslaget fast i loftet, klik AP’et på og tilslut det med en kort patchledning. Sørg for min. 30 cm afstand til metalkanaler, lampeudtag og andre kabler for at reducere refleksioner.
6. PoE eller strømforsyning?
   Har du en PoE-switch i skabet, slipper du for synligt strømstik i loftet. Alternativt kan et lille PoE-injector-modul monteres i din patchpanel-række. Husk at vælge samme PoE-standard som AP’et (802.3af/at/bt).

Gode råd til en solid og sikker installation

• Hold bøjningsradius på min. 4×kabeldiameter for at bevare ydelsen.
• Undgå at trække netværkskablet parallelt med stærkstrøm over lange stræk; kryds evt. i 90° for mindre induceret støj.
• Afslut hullet mellem skab og væg/loft med brandhæmmende skum, hvis det går gennem brandcelleadskillelse.
• Mærk både patchpanel og udtag – så ved du, hvad der ender hvor næste gang noget skal fejlsøges.
• Bruger du gipsloft, kan et “wafer box” indmuret udtag give en næsten usynlig installation.

Med et enkelt kabeltræk ud af det ellers signaldræbende teknikskab får du pludselig et adgangspunkt, der kan “se” resten af boligen – og du vil som regel opleve både højere hastigheder, færre udfald og et lavere strømforbrug, fordi enhederne ikke skal skrue max op for sendeeffekten.

Slå Wi‑Fi fra i operatørens router og brug rigtige access points

Operatørens kombinerede router/modem er praktisk til at komme på nettet hurtigt, men den er sjældent optimal som kilde til trådløst net – især når den er lukket inde i teknikskabet. Gør i stedet boksen til et rent internetmodem, og lad rigtigt placerede access points (AP’er) levere Wi-Fi i resten af boligen.

1. Sæt boksen i bridge-tilstand
   I bridge- eller IP-passthrough-tilstand slukker router-delen, og den offentlige IP adresse gives videre til din egen router. Dermed undgår du:
   • Dobbelt NAT, som skaber problemer for onlinespil, VPN og port-forwarding.
   • Unødvendig kompleksitet, because to separate firewalls/routing-tabeller skal ikke vedligeholdes.
   • Flere hop, der kan øge latenstid og reducere ydeevne.

   Nogle operatører kalder funktionen “transparent mode” eller kræver et opkald til kundeservice for at aktivere den – tjek deres supportside.

2. Deaktivér Wi-Fi på operatørboksen
   Hvis bridge-tilstand ikke er mulig, kan du mindst:
   • Slukke Wi-Fi-radioerne (både 2,4 GHz og 5 GHz) i web-interfacet.
   • Beholde routingen, men sætte din egen router i DMZ for at minimere dobbelte firewall-regler.

   Slukket Wi-Fi betyder mindre strømforbrug, mindre varme i skabet – og ingen “spøgelsessignal”, der forvirrer trådløse enheder.

3. Brug dedikerede access points

   • Placer AP’erne centralt – fx i loftet på gangen – og forsynd dem med PoE via et patchpanel eller switch i skabet.
   • Vælg samme SSID på alle AP’er men forskellig kanal, så roaming er gnidningsløs.
   • Overvej én controller-løsning (UniFi, Omada, Aruba Instant On m.fl.) for let administration og firmware-opdateringer.
4. Plan for fremtiden


   Udnyt adskillelsen mellem “internetboks” og Wi-Fi til let at opgradere begge dele uafhængigt:

   • Skifter operatøren teknologi (fx fra DOCSIS til fiber), skal du kun skifte modemmet.
   • Når Wi-Fi 7 bliver hverdag, kan du blot skifte AP’erne uden at røre resten af installationen.

Kort sagt: Skil internetadgang og trådløs dækning ad. Lad operatørboksen klare forbindelsen til omverdenen – resten af hjemmenetværket bliver både hurtigere, mere stabilt og nemmere at administrere med rigtige access points.

Prioritér kablet backbone frem for ren mesh

Et mesh-system kan virke fristende, fordi det lover “Wi-Fi overalt uden kabler”, men når backhaul-trafikken (den interne trafik mellem mesh-noderne) også kører trådløst, æder den af den samme radios “sendetid”, som dine enheder skal bruge. Resultatet er:

• Halveret (eller værre) gennem­strømning for hver trådløs hop.
• Højere latency, fordi datapakkerne skal igennem flere luftbårne led.
• Større risiko for interferens – især i tætbebyggede områder.

Derfor bør du altid trække et Ethernet-kabel mellem noderne – også selv om producenten kalder produktet “mesh”. Når backhaul kører kablet:

• Frigøres al Wi-Fi-kapacitet til de tilsluttede klienter.
• Du får stabil hastighed, uanset om alle streamer 4K samtidig.
• AP’er kan placeres længere fra hinanden, fordi de ikke skal “høre” hinandens radiosignal.

Den nemmeste opsætning er en PoE-switch i teknikskabet:

1. Træk Cat6/6A fra switche­n til hvert loft- eller vægudtag.
2. Brug PoE (802.3af/at/bt) til både strøm og data – så slipper du for strøm­forsyninger i loftet.
3. Konfigurer VLAN, hvis du vil adskille gæste-Wi-Fi og IoT.

Har du allerede købt et mesh-kit og mangler kabling ét sted, så sørg for:

• At første node (den der kobles til router/ONT) ikke står inde i teknikskabet. Flyt den ud i det fri, helst centralt og højt placeret.
• At de efterfølgende noder forbindes kablet, hvor det er muligt, så kun sidste stræk kører trådløst.
• At mesh-kanalerne låses, så de ikke overlapper andre AP’er.

Opsummeret: Kabel først, mesh som nødløsning. Et enkelt ekstra kabelrun i boligen giver langt mere værdi end den mest avancerede trådløse mesh-feature.

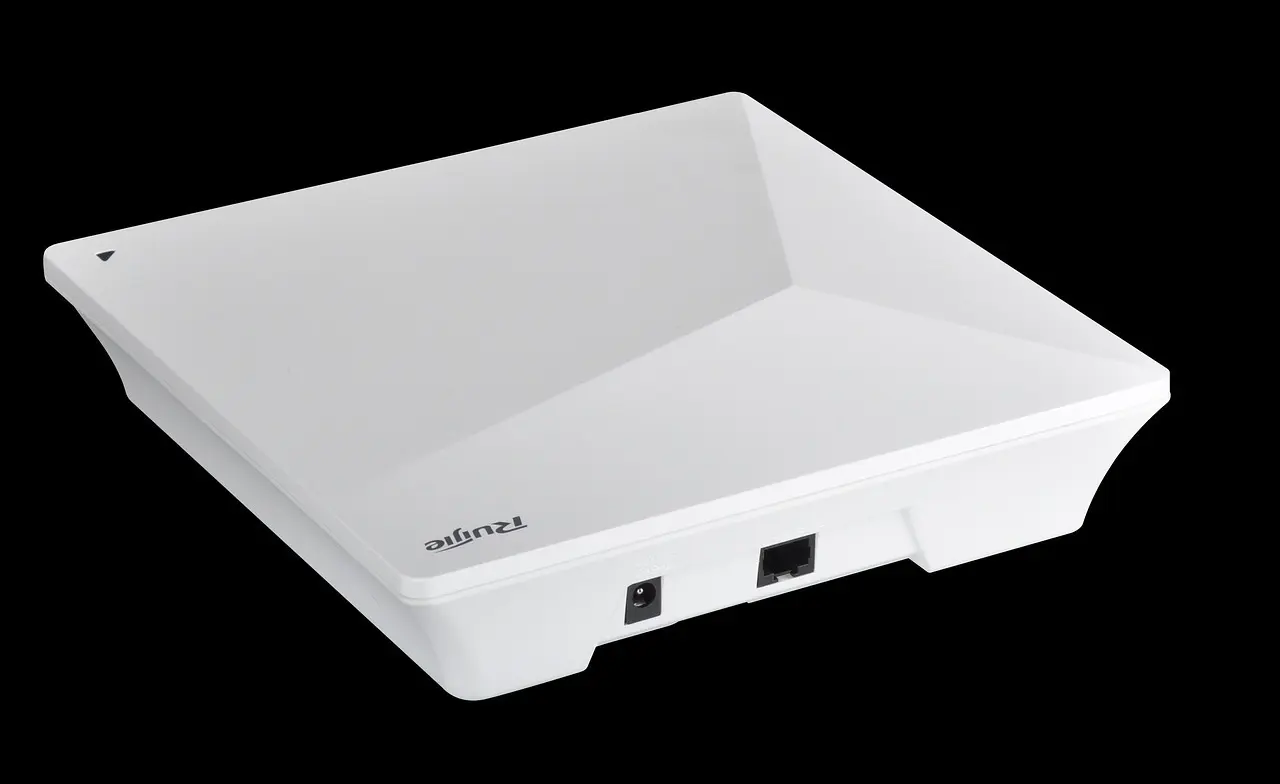

Placér access points rigtigt

Den bedst mulige rækkevidde og hastighed opnås, når dit access point (AP) får optimale arbejdsbetingelser. Det handler især om placering, højde og fri sigtelinje. Følg nedenstående tommelfingerregler:

1. Montér højt og centralt

   • Sigt efter loft­højde eller øverste del af væggen i et gang- eller opholdsrum, så signalet kan “regne ned” over hele boligen.
   • Undgå hjørner, nicher og ydervægge, hvor signalet absorberes af mursten og isolering.
   • Et centralt AP dækker oftest bedre end to dårligt placerede – og sparer strøm, interferens og kompleksitet.
2. Hold afstand til metal, spejle og hvidevarer

   • Metal reflekterer og dæmper radiosignaler. Sørg for minimum 30-50 cm afstand til eltavle, vandrør, radiatorer, køleskab og mikroovn.
   • Store spejlflader kan virke som “radiospejle” og skabe døde zoner – flyt AP’et lidt til siden, hvis rummet har gulv-til-loft-spejle.
3. Placér ikke AP’et i eller på teknikskabet

   • Skabsdøren – især i stål – fungerer som en Faraday-bur. Selv plastskabe dæmper signalet, fordi kabler og eltavle sidder lige bagved.
   • Montér aldrig AP’et direkte bag eltavlen: 230 V-kabler, automatsikringer og målere skaber kraftig elektromagnetisk støj.
   • Hvis teknikskabet står centralt, før blot et Ethernet/PoE-kabel ud i loftet og montér AP’et på den anden side af væggen.
4. Ret antennerne korrekt

   • Udvendige “pindeantenner” skal som hovedregel stå lodret for at udsende et horisontalt signal­mønster, der breder sig ud i etagerne.
   • Har AP’et interne antenner (runde loft-AP’er), skal enheden monteres plant mod loftet. Vender du den på siden, rettes signalet forkert og dækningen rammer gulvet eller loftet i stedet for rummet.
   • Test med en Wi-Fi-scanner-app: Drej antennerne få grader og aflæs signal­styrke. Små justeringer kan give flere dB’s gevinst.
5. Tænk i flere etager

   • I et 2-planshus er loftmontering i stueplan ofte nok til også at dække 1. sal, fordi signalet stråler igennem gulvkonstruktionen.
   • Er huset i tre plan, får du mest ud af ét AP pr. etage, men placer dem forskudt (ikke lige over hinanden), så de ikke skygger for hinanden vertikalt.

Bruger du de få ekstra minutter på at skrue AP’et rigtigt op – væk fra skabet og op i “fri luft” – belønnes du med højere throughput, lavere latency og færre klager fra husstanden.

Vælg de rigtige bånd og kanaler

Wi-Fi er som en motorvej med flere spor: 2,4 GHz giver længst rækkevidde, mens 5 og 6 GHz giver højeste hastighed. Ved at tildele de rette opgaver til hvert bånd får du både dækning og fart – selv når access pointet sidder uden for teknikskabet.

Sådan fordeler du trafikken

• 2,4 GHz: Bruges til IoT-enheder, ældre smartphones eller udendørsdækning, hvor signalet skal igennem flere vægge. Hold kanalbredden på 20 MHz for mindst mulig overlap.
• 5 GHz: Sæt bærbare, tv-bokse og spilkonsoller her. Start med 40 eller 80 MHz kanalbredde – men gå ned til 40 MHz, hvis netværket bliver ustabilt.
• 6 GHz (Wi-Fi 6E/7): Kræver nyere udstyr, men giver 1,2 GHz ubrugt spektrum og mulighed for 160 MHz kanaler uden radar-regler. Ideelt til AR/VR eller multigigabit-forbindelser.

Undgå kanal-støj

• Overlappende kanaler i 2,4 GHz giver mest ballade. Vælg én af de ikke-overlappende kombinationer (1-5-9-13 eller den klassiske 1-6-11). Automatisk kanalvalg virker sjældent godt i tæt bebyggelse.
• DFS-kanaler i 5 GHz (52-64 og 100-140) kræver, at dit access point lytter efter vejrradar. Bor du i etage- eller kystnært byggeri, kan AP’et skifte kanal midt i en Netflix-stream, hvis det “hører” radar. Test dækningen på de almindelige UNII-1-kanaler (36-48), før du aktiverer DFS.
• Hold afstand mellem kanaler: To access points placeret tæt på hinanden bør bruge kanaler, der ligger mindst 40 MHz fra hinanden i 5/6 GHz.

Kanalbredde: Større er ikke altid bedre

En bred kanal kan sammenlignes med en motorvej med mange spor: fuld fart, men kun hvis der ikke er kø. Jo bredere du går (80-160 MHz), jo mere støj ‹suger› du også op fra naboens net. Prøv derfor:

1. Start med 80 MHz på 5 GHz. Skru ned til 40 MHz, hvis pingtiderne varierer eller hastigheden falder om aftenen.
2. Hold 20 MHz på 2,4 GHz – den er alt for trængt til mere.
3. På 6 GHz kan du gå direkte til 160 MHz, fordi spektret stadig er relativt tomt.

Praktisk opskrift

1) Log ind på controlleren, deaktiver “Auto” kanalbredde og-nummer. 2) Vælg 20 MHz @ kanal 1 på 2,4 GHz. 3) Vælg 80 MHz @ kanal 36 på 5 GHz. 4) Har du flere access points, forskyd kanalerne, så ingen overlapper. 5) Mål med en app som WiFiman – justér, indtil signalet er stabilt under −65 dBm i de rum, du bruger mest.

Med de rette bånd, kanaler og kanalbredder får du det meste ud af teknikken uden at hele husstanden behøver flytte tættere på teknikskabet.

Minimér støj fra udstyr i teknikskabet

Et teknikskab er typisk tæt pakket med både 230 V-føringer, målere, gateway-bokse og diverse strømadaptere. Alle disse kan skabe elektromagnetisk støj, som dæmper eller forvrænger dit Wi-Fi-signal. Heldigvis kan du med få greb minimere påvirkningen:

• Fysisk afstand giver ro på æteren
  Montér access point, modem eller PoE-switch i den modsatte ende af skabet end smarthub’s, transformere og DIN-monterede strømforsyninger. Selv 15-20 cm afstand reducerer støj betragteligt.
• Hold Wi-Fi væk fra målere
  Fjernaflæste el-, vand- og varmemålere sender konstant i 433 eller 868 MHz-båndet. Undgå at placere antenner direkte op ad disse enheder for ikke at drukne 2,4 GHz-signalet i interferens.
• Pæn kabelføring = mindre krydstale
  Læg netværkskabler i rette 90°-bøjninger og adskil dem fra strømkabler med minimum én fingers afstand eller brug adskilte kabelbakker. Snoede bundter og skarpe knæk øger dæmpningen.
• Undgå “switch-hop” på switch-hop
  Hver ekstra uadministreret switch øger ikke blot latens, men også potentiel støj fra strømforsyninger og dårlig skærmning. Saml hellere forbindelserne i én kvalitets-PoE-switch med tilstrækkelig port-kapacitet.
• Sats på skærmet kvalitet
  Brug Cat6/6A STP- eller F/UTP-kabler med solide stik og korrekt jordforbindelse. Billige, uskærmede patchledninger opfører sig som antenner for støj.

Afslut med en hurtig test: Sluk midlertidigt for smarthub eller PLC, og mål Wi-Fi-hastigheden igen. Ser du en markant forskel, ved du, at placering eller kabelføring bør justeres yderligere. En ryddelig installation er ikke kun pæn at se på – den giver også et mere stabilt og hurtigere trådløst netværk.

Sørg for køling, strøm og ordentlig kabelføring

Elektronik inde i et lukket teknikskab bliver hurtigt varm – især hvis både fiberboks, router, PoE-switch og eventuelle smart-hubs er presset på samme hylde. Høj temperatur giver lavere Wi-Fi-hastighed, kortere levetid og flere udfald, så investér lidt tid i tre områder: køling, strøm og kabelføring.

1. Ventilation: hold temperaturen nede
   • Sørg for udluftning i top og bund af skabet. Har du et helt lukket skab, kan udskæringer med børstelister eller perforerede låger sænke temperaturen 5-10 °C.
   • Placer de varmeste enheder (PoE-switche, gateway) øverst, så varmen kan stige væk fra resten af udstyret.
   • Overvej en støjsvag 120 mm kabinet-blæser på 5 V. Den flytter masser af luft og bruger kun få watt – perfekt til et teknikskab uden naturligt træk.
   • Hold minimum 5 cm frirum bag og over hver enhed, så luften kan cirkulere.
2. Stabil strøm: beskyt dine netværksenheder
   • Brug en UPS (uninterruptible power supply), hvis du vil undgå Wi-Fi-nedetid ved korte strømafbrydelser – og lad den også drive fiberboksen.
   • Sæt en overspændingsbeskyttet forgreningsdåse i skabet. Lyn og induktionsspidser kan ellers tage livet af både router og access points.
   • Lad ikke strømforsyninger ligge oven på hinanden. De udvikler varme og kan forstærke hinandens magnetfelt (= støjkilde).
   • Til PoE-drevne access points: vælg en switch med 65 W eller mere samlet PoE-budget. Underskud tvinger switchen til at drosle både strøm og datahastighed.
3. Orden i kablerne: nem service og mindre støj
   • Afslut alle installationer i et patchpanel. Det gør fejlfinding let og minimerer risikoen for at trække i det forkerte kabel.
   • Mærk hver port og kabel med tydelige labels: “AP gang”, “NAS”, “TV-boks” osv. Når du om fem år opgraderer til Wi-Fi 7, vil du takke dig selv!
   • Anvend velcro-strips i stedet for plaststrips. De kan åbnes igen uden at klemme kablet fladt.
   • Hold strøm- og datakabler adskilt. Et par centimeters afstand eller en separat kabelkanal reducerer elektrisk støj på netværket.

Et køligt, velorganiseret og korrekt forsynet teknikskab giver ikke alene højere Wi-Fi-ydelse nu – det sparer dig også for hovedbrud, når fremtidige opgraderinger skal ind.

Fremtidssikring: kabling og standarder

Det er dyrt og besværligt at trække nye kabler, når vægge og lofter først er lukket. Derfor bør du allerede nu lægge den fysiske infrastruktur, som kan bære de næste 10-15 års båndbreddekrav – også selv om din nuværende internetforbindelse (eller dine trådløse enheder) endnu ikke kan udnytte den fulde kapacitet.

1. Vælg de rigtige kabler

Skal du åbne vægge eller trække tomrør, så gå direkte til Cat6A. Forskellen i meterpris er begrænset, men du får 10 GbE på fuld længde og bedre afskærmning mod elektrisk støj fra f.eks. eltavlen.

2. Central kabling – Tænk loftudtag og poe

1. Før hvert kabel tilbage til patchpanel i teknikskabet. Det sikrer overblik og gør det muligt at flytte rundt på tjenester (TV, telefoni, data) uden at klippe stik.
2. Træk ekstra kabler til centrale rum – specielt gang, køkken/alrum og opholdsstuer. Du vil gerne kunne montere access points (AP) dér, uden at have synlige ledninger ud ad væggen.
3. Forbered loftudtag med PoE (Power over Ethernet). Et enkelt Cat6A-kabel kan levere både data og strøm (op til 90 W med 802.3bt) til et loft-AP eller senere til PoE-kameraer og sensorer. Husk at vælge en switch med tilstrækkelig PoE-budget i teknikskabet.

3. Opgraderingsvenligt udstyr

• Router/switch: Sørg for, at mindst én port er 2.5 GbE eller 10 GbE, så du kan udnytte hurtigere fiber hastigheder og Wi-Fi-backhaul om få år.
• Access points:
  • Vælg minimum Wi-Fi 6 (802.11ax); endnu bedre er Wi-Fi 6E eller kommende Wi-Fi 7, som åbner det nye 6 GHz-spektrum.
  • Sikre PoE-indtag (802.3at/af/bt), så AP’erne kan få strøm samme sted som data – ingen klodsede strømforsyninger på loftet.
  • Kræver dine klienter (telefoner, laptops) Wi-Fi 6E for at få gavn af 6 GHz, men køber du AP med 6E nu, er du klar den dag enhederne kommer i huset.

4. Praktiske tips til føringen

• Brug træk-snor eller tomrør med minimum Ø20 mm, så du kan trække ekstra kabler senere uden at åbne væggen.
• Undgå skarpe knæk og lange parallel-føringer tæt på elkabler. Kryds hellere el i 90° end at lægge data side om side.
• Mærk begge ender af hvert kabel, og gem tegninger i teknikskabets dokumentmappe eller frit tilgængeligt via QR-kode på indersiden af døren.

5. Budget kontra behov

Hvis økonomien er stram, kan du starte med Cat6 til de fleste løb, men opgradere til Cat6A dér, hvor du forventer høj belastning (netværksskab <-> stue, loftudtag til AP’er, arbejdsrum). Det er let at blande standarderne i samme patchpanel.

Med disse forholdsregler er installationen klar til 10 GbE backbones, PoE-drevne access points og 6 GHz-Wi-Fi – uden at du skal åbne væggene igen.

Modbus RTU vs. TCP i husets CTS‑løsning

Termostaten klikker, ventilationsanlægget suser svagt, og måleren i bryggerset tæller stille videre. Bag kulissen udveksler alle disse enheder data, som holder dit hus behageligt, energieffektivt – og i live. Men hvordan taler de egentlig sammen? I langt de fleste danske hjem hedder det korte svar Modbus.

Modbus har imidlertid to ansigter: den klassiske RTU-udgave over RS-485 og den moderne TCP-variant over Ethernet/IP. Den ene trives i støvede teknikskabe og kan sno sig hundrede meter på to tynde kobberledere; den anden svømmer problemfrit rundt på dit eksisterende netværk med gigabit-switches og Wi-Fi-broer.

Valget mellem de to kan virke som et simpelt spørgsmål om “gammel” kontra “ny” teknologi – men i praksis handler det om driftssikkerhed, cybersikkerhed, omkostninger og ikke mindst fremtidssikring. Skal varmepumpen, fjernvarmeunitten, ventilationen, målerne og I/O-modulerne kobles på ét fælles backbone, eller giver det bedre mening at holde feltbussen ude i felten og lade en gateway løfte trafikken op i skyen?

I denne artikel dykker vi ned i Modbus RTU vs. Modbus TCP og stiller skarpt på, hvad du som boligejer, installatør eller CTS-nørd bør overveje, før kablerne trækkes og styresystemet sættes i drift. Vi sammenligner de to protokoller, ser på praktiske valgkriterier og slutter af med konkrete arkitekturforslag og en beslutningsguide.

Spænd sikkerhedsselen, åbn teknikrummet – og lad os finde ud af, hvilken Modbus-vej der fører til det smarte hjem uden hovedbrud.

Modbus RTU og Modbus TCP – hvad er forskellen?

Modbus så dagens lys i 1979 som en åben industriprotokol til styring af PLC’er og andet automationsudstyr. I dag findes den i flere varianter, hvoraf Modbus RTU og Modbus TCP er de mest udbredte. Begge bruger samme applikationslag – de velkendte funktionskoder, adresser og registre – men de transporteres over vidt forskellige fysiske og datalink-lag.

Fysiske lag og topologier

• Modbus RTU (RS-485)

  • Medie: Tvundet, skærmet kobberpar (RS-485 A/B).
  • Topologi: Line/bus med terminering i hver ende; maks. 32-128 noder pr. segment afhængigt af driver-chip.
  • Kabellængde: Op til 1.200 m ved 9,6 kbit/s; længden falder ved højere baudrater.
  • Hastighed: Typisk 9,6 kbit/s – 115,2 kbit/s (industristandard), enkelte anvender op til 1 Mbit/s.
  • EMC-robusthed: Differentialsignal gør den relativt støjimmun.
• Modbus TCP (Ethernet/IP)

  • Medie: CAT-5e/6 kobber, fiber eller Wi-Fi (sjældent i CTS).
  • Topologi: Stjerne via switch, ring eller mesh; ingen praktisk begrænsning på antal noder.
  • Kabellængde: 100 m mellem aktive komponenter (kobber), ubegrænset med fiber.
  • Hastighed: 10/100/1000 Mbit/s – langt højere end RTU.
  • Infrastruktur: Genbrug af husets netværk, PoE-forsyning mulig.

Kommunikationsmodel

Typiske cts-enheder i boligen

I en bolig-CTS (Central Tilstandsstyring) møder man ofte en blanding af RTU og TCP:

1. Varmepumper & fjernvarmeunits – leveres oftest med RS-485/RTU for simpel integration.
2. Ventilationsaggregater & varmegenvinding – både RTU og TCP findes; TCP vinder frem pga. app-styring.
3. Energimålere (el, vand, varme) – små DIN-skinne moduler med RTU; nye MID-godkendte modeller fås med TCP/M-Bus-over-TCP.
4. I/O-moduler & relækort – typisk RTU når de sidder i tavlen, TCP når de monteres som netværks-edge-devices.

Styrker og begrænsninger

• Modbus RTU – styrker
  • Meget lav hardwarepris (simple transceivere).
  • Nemt at kable i eksisterende føringsveje sammen med 24 V forsyning.
  • God mod støj på store afstande.
• Modbus RTU – begrænsninger
  • Seriel flaskehals – én master ad gangen, pollet trafik.
  • Kapsling af EMC-følsomme ledninger kræver korrekt skærmning og jordreference.
  • Kommissionering: terminering, bias-modstande og adresse-håndtering kan være tidskrævende.
• Modbus TCP – styrker
  • Høj båndbredde og lav latency – velegnet til web-dashboards og datalogging.
  • Bruger eksisterende IP-infrastruktur, let at skalere.
  • Understøtter flere samtidige klienter (SCADA, BMS, app, cloud).
• Modbus TCP – begrænsninger
  • Ukrypteret – kræver netværkssegmentering eller VPN for sikkerhed.
  • Ethernet-udstyr dyrere end simple RS-485-dongler.
  • Mere følsom for strømudfald, da switche og PoE-injektorer skal sikres.

Essensen er, at Modbus RTU er enkelt, billigt og robust i feltet, mens Modbus TCP giver hastighed, fleksibilitet og nem integration i det digitale hjemmenetværk. Valget – eller kombinationen – afhænger af bygningsstørrelse, krav til responstid og budget, hvilket vi dykker videre ned i i de følgende afsnit.

Valgkriterier i en bolig-CTS

Boligens CTS kører ofte 24/7 i årtier, og den største enkeltfaktor for oppetid er signalets robusthed:

• Modbus RTU (RS-485) er differentiel og immun over for støj, når kablet føres korrekt (twisted pair, skærm og jordforbindelse ét sted). Det tåler let 2 kV transienter og store potentialeforskelle mellem noder.
• Modbus TCP (Ethernet) er også differential, men følsom over for EMC, hvis patchfelter, stik eller skærme ikke er jordet. Til gengæld kan det køre via fiber, der helt eliminerer overspændinger.

Kabellængder, terminering og potentialeudligning

Antal noder, skalerbarhed og topologi

• RTU: 32 enheder pr. segment (typisk), op til 247 logiske adresser. Flere noder kræver repeatere eller gateways. Lineær bus – ingen stjerneafgreninger.
• TCP: Praktisk talt ubegrænset antal IP-noder. Mulighed for stjerne, ring, mesh og trådløse links. Skaleres ved at tilføje switches.

Scan-tider, polling og bus-belastning

En komfortabel rumregulering kræver typisk data hver 1-5 sek. Både RTU og TCP klarer dette, men detaljerne adskiller sig:

• RTU: Master poller sekventielt. Jo flere noder og registre, desto længere rundetid. Ved 38 400 bps og 20 enheder kan en fuld cyklus let nå 2-3 sek. Optimeringsgreb: grupper registre, undgå Read Holding Register ét ad gangen, og brug fast connect.
• TCP: Parallelle sockets gør det muligt at spørge flere enheder på én gang. 100 Mbit Ethernet har rigelig båndbredde; flaskhalsen er CPU i master og slave.

Netværksintegration: Switches, vlan og poe

• Dedikeret CTS-LAN: Giver deterministisk trafik og enklere fejlsøgning.
• VLAN-segmentering: Holder varmepumpe, ventilation og målere adskilt fra husets øvrige netværk.
• Power-over-Ethernet: Kan forsyne IoT-sensormoduler og små PLC’er med én ledning – men husk budget (13 W typisk) og UPS, hvis der kræves nødstrøm.
• Switch-valg: Brug industrielle eller »smarte« hjemmeswitche med IGMP-snooping for at dæmpe broadcast-storme.

Cybersikkerhed

1. Ukrypteret Modbus: Alle kommandoer går i klartekst; hverken RTU eller TCP har indbygget autentifikation.
2. Segmentering & firewall: Placer Modbus-gateways i DMZ. Bloker TCP/502 og serielle porte fra internettet.
3. VPN eller TLS-tunnel: Sikrer fjernadgang til CTS, hvis fjernvarmeselskab eller installatør skal monitorere anlægget.
4. Bruger-/rollebaseret styring: Ligger over Modbus (f.eks. via SCADA-software).

Økonomi: Kabler, hardware og drift

Hurtig tommelfingerregel

RTU er billigt og robust til få noder over længere afstande i støjede miljøer (fyrrum, teknikskakt). TCP giver fleksibilitet, let adgang til data og fremtidssikret sikkerhed – men kræver netværksdisciplin. Hybrid: RTU i feltet med én gateway til husets Ethernet-rygrad giver det bedste fra begge verdener.

Arkitektur, implementering og best practice

Anbefalet arkitektur til moderne bolig-cts

Den mest robuste og fremtidssikre løsning i et parcel- eller rækkehus er typisk en hybridarkitektur:

• Modbus RTU (RS-485) som lokal felbus mellem teknikskab, varmepumpe, ventilationsaggregat, målere og eventuelle I/O-moduler.
• Modbus TCP/IP som ryggrad mellem husets gateway/PLC og visualisering (HMI, app eller cloud). Her kan Ethernet-switch, evt. PoE, og VLAN anvendes til segmentering.
• RTU↔TCP-gateway (ofte indbygget i PLC eller DIN-rail-gateway) binder de to verdener sammen. Gateways muliggør kortere RS-485-sløjfer, færre EMC-problemer og enklere fejlsøgning.

Adressering og register-mapping

Lav en entydig registertabel fra starten. Brug FC03/0x03 (Read Holding) til analoge værdier, FC06 (Write Single) til sæt-punkter og FC16 (Write Multiple) til bulk-skriv. Undgå proprietære offsets; hold dig til fabrikantspecifikke ranges (fx 40 001-40 500 til varmepumpens drift).

Timeouts og fejlhåndtering

1. RTU: 3,5 tegn-tids tavshed = frame-delimiter. Sæt reply timeout til 100-200 ms for lokale noder, 500 ms for ude-følere.
2. TCP: Brug socket-timeout < 1 s for hurtig detektion. Aktiver Keep-alive for at undgå zombie-forbindelser.
3. Implementér retry-count (typisk 3) og eksponentiel backoff for ikke at drukne bussen.
4. Log Exception Codes (01, 02, 03, 04) i CTS-loggeren – de er guld værd ved fejlsøgning.

Kabelvalg og skærmning (rs-485)

• Kabeltype: F/UTP Cat5e eller egentligt RS-485-par “0,64 mm twisted pair, skærmet”. Impedans 120 Ω.
• Topologi: Daisy-chain (bus). Ingen stjerne eller ring.
• Terminering: 120 Ω i begge ender + midttræk-bias (680 Ω til +5 V / GND).
• Potentialudligning: Forbind drain-wire/skærm til fælles PE ét sted (gateway-enden).
• Maks. længde: 1200 m @ 9600 bit/s – men hold dig < 200 m og 38 400 bit/s i boliger.

Fejlsøgning og monitorering

• Brug USB-RS-485 dongle + gratis sniffer (Modbus Doctor, QModMaster) til at lytte på RTU-bussen in-line.
• På TCP-siden: Wireshark med filter tcp.port == 502, eller benyt PLC-logning.
• Lad gateways og PLC’er sende IEC 104 syslog eller MQTT-events til et centralt log-panel (Grafana/Influx).
• Dokumentér fysisk node-liste & registermap i et delt Git-repo eller cloud-dokument; holder styr på ændringer.

Eksempelscenarier

1. Enkeltfamiliehus med kun varmepumpe + energimåler
   RTU direkte fra PLC til to noder. Ingen Ethernet kravet – ren RTU er billigst.
2. Villa med varmepumpe, ventilation, PV-inverter og carport-lader
   PLC med indbygget RTU og Ethernet. Brug RTU til teknikskab-enheder, TCP til inverter + lader. Hybrid.
3. Større bolig/klyngehus med fælles CTS-server
   Alt udstyr har allerede RJ45. Central switch med VLAN og firewall mod internet. Ren TCP giver lav latens og enkel routing.

Beslutningsguide

Brug skemaet som tommelfingerregel:

Husk: det vigtigste er konsekvent dokumentation og entydig adressering. Uanset valg af protokol er en struktureret registermap, regelmæssig logging og korrekt skærmet kabelføring nøglen til en stabil og fremtidssikker CTS-løsning.

Guide: Opsæt din egen MQTT‑broker på din hjemmeserver

Drømmer du om et hjem, der selv justerer varmen, sender besked om vandforbruget og reagerer øjeblikkeligt, når du trykker på en knap? Så er MQTT – og især en egen MQTT-broker – nøglen til din næste niveau af hjemme-automation.

Mange begynder med cloud-tjenester til deres IoT-enheder, men opdagelsen kommer hurtigt: Hvorfor sende følsomme data over Atlanten, når de kan blive hjemme i din egen kælder? Ved at hoste din egen broker får du ikke kun fuld kontrol over privatlivet – du skærer også dyrebare millisekunder af responstiden, undgår månedlige abonnementer og kan tilpasse alt ned til mindste detalje.

I denne guide viser vi trin for trin, hvordan du på under en eftermiddag kan:

• Installere en lynhurtig MQTT-broker på din Raspberry Pi eller hjemmeserver
• Hærdningen med TLS, adgangskontrol og smarte ACL-regler
• Finpudse topic-strukturen, så dine pumper, temperaturfølere og automationsflows spiller perfekt sammen
• Teste, overvåge og udvide din opsætning – helt uden at knække budgettet

Uanset om du er ny i IoT-verdenen eller allerede har et dusin ESP32-sensorer i gang, vil du her få praktiske anvisninger og bedste praksis, der gør din bolig både smartere og mere selvstændig. Klar til at tage kontrollen hjem? Så scroll videre – din personlige MQTT-broker venter.

Hvorfor sætte en egen MQTT-broker op?

MQTT (Message Queuing Telemetry Transport) er et letvægts-protokol designet til at sende beskeder på ustabile eller båndbredde­begrænsede netværk. I stedet for at enhederne kommunikerer direkte med hinanden, sender de beskeder til en broker, som distribuerer dem til de klienter, der har subscribe’t til de relevante topics. Denne publish/subscribe-model betyder, at sensorer, styreenheder og dashboards kan være fuldstændigt adskilte, men stadig udveksle data i realtid.

Fordele ved at hoste selv

• Privatliv og datasuverænitet — Al trafik forbliver på dit lokale netværk, så følsomme målinger som rumtemperatur, vandforbrug eller bevægelsesdata lander ikke i en sky-tjeneste.
• Fuld kontrol — Du bestemmer brugere, adgangskontrol og opdaterings­frekvens. Ingen pludselige ændringer i abonnement eller service­betingelser.
• Lav latency — Lokale beskeder tager millisekunder, hvilket gør dine automations mere responsive og giver færre udfald, hvis internet­forbindelsen går ned.
• Skalerbarhed til hus­behov — En Raspberry Pi eller hjemmeserver kan uden problemer håndtere hundredevis af topics og enheder.

Typiske hjemmebrugsscenarier

• Varmefølere og termostater
  Rumtemperatur og sætpunkter publiceres til home/livingroom/temperature, mens gulvvarme­pumper lytter på home/heating/command.
• Vandmåling og lækagealarmer
  En vandmåler sender pulstællinger, mens en lækage­sensor publicerer en Last Will i tilfælde af strømsvigt.
• Cirkulations- og drænpumper
  MQTT-styrede relæer tænder/slukker baseret på f.eks. udendørs­temperatur eller tidsplaner fra Home Assistant.
• Automationsflows og scene-styring
  Node-RED abonnerer på home/+/status for at bygge regler som “hvis dør åbnes efter kl. 23, tænd natlys”.
• Energiovervågning
  Målinger fra solcell­e-inverter, varmepumpe og el-bil oplader kombineres i realtime og sendes til graf- og alarm­systemer.

Ved at køre en egen broker binder du alle disse data­kilder sammen på din platform og lægger fundamentet for stabile, fremtidssikre hjem­automationer.

Forudsætninger: hardware, netværk og forberedelser

Inden du kaster dig ud i selve installationen, er det værd at sikre, at fundamentet er i orden. En MQTT-broker kan godt køre på næsten hvad som helst, men et solidt setup giver færre overraskelser senere.

Hardware

• Raspberry Pi 3/4 eller lignende SBC
  • 1 GB RAM er nok til et lille hjemmenetværk, men 2-4 GB giver plads til dashboards og andre services.
  • Brug et pålideligt microSD-kort (Industrial eller A2-rated) eller endnu bedre en lille SSD via USB.
• Hjemmeserver/NAS
  • x86-maskiner (Intel NUC, Proxmox-klynge, Synology med Docker) klarer nemt +10 000 meddelelser/sek.
  • Vælg minimum 2 CPU-kerner og 2 GB RAM for at have luft til TLS-kryptering og logning.
• Lager & backup
  • Sørg for daglig backup af /etc/mosquitto, bruger-database, certifikater og evt. vedvarende beskeder (persistence).
  • Gem konfiguration i Git eller på NAS, så rollback er hurtigt.

Operativsystem

• Debian/Ubuntu Server – langtidssupport, store repos og mange guides.
• Raspberry Pi OS (Lite) – let, men hold øje med pakkeversioner.
• Alpine Linux – minimalistisk til Docker-hosts.
• Uanset distro: opdater regelmæssigt (unattended-upgrades eller tilsvarende).

Netværksopsætning

• Fast IP
  • Tildel statisk IP eller mindst en DHCP-reservation, så klienter altid kan finde broker-en.
• Porte
  • 1883/tcp – MQTT u/kryptering (LAN).
  • 8883/tcp – MQTT over TLS (anbefalet).
  • 8083/8084 – WebSocket-varianter (hvis du aktiverer det).
• NTP
  • Korrekt tid er afgørende for TLS-certifikater og logfejlfinding: aktivér timesyncd eller chrony.
• Firewall
  • På Debian/Ubuntu: ufw allow 8883/tcp comment "MQTT TLS".
  • Luk ALT andet ned, især hvis maskinen senere skal eksponeres til internettet.
• Lokal DNS
  • Brug fx pi-hole eller dnsmasq til et nemt alias: mqtt.home.lan → 192.168.1.10.
  • Undgå at konfigurere klienter med rå IP-adresser; det gør fremtidige flytninger smertefrie.
• Kun LAN eller også ekstern adgang?
  • Kun LAN: hurtigst, færrest angrebspunkter, ingen port-forward.
  • Ekstern adgang: kræver TLS, stærke adgangskoder (eller mTLS) og evt. VPN eller reverse proxy.

Planlægning før du går videre

1. Lav en kort liste over alle enheder, der skal bruge MQTT (sensorer, pumper, Home Assistant osv.).
2. Afgør om de kører ren TCP, TLS eller WebSocket.
3. Sæt backup-rutine og automatisk opdatering op inden produktion.
4. Test netværkslatency og through­put – især hvis du har batteridrevne sensorer, hvor hver ms tæller.

Når ovenstående punkter er afklaret, er du klar til at vælge selve broker-softwaren og begynde installationen.

Vælg broker og arkitektur

Før du trykker install, er det værd at tage et kort kig på de mest udbredte open-source MQTT-brokere og på, hvordan de passer ind i din hjemme- eller små-erhvervsløsning.

Populære open-source brokere

1. Mosquitto – den “klassiske” reference-implementation fra Eclipse.
   • Styrker: Lille memory-footprint (< 2 MB), næsten ingen afhængigheder, let at sætte op på alt fra Raspberry Pi til VPS.
   • Begrænsninger: Ikke indbygget web-UI, enkelt-node fokus (clustering kræver ekstern løsning), plugins i C gør udvidelser tungere.
   • Anvendelse: Perfekt til få hundrede enheder og beskeder pr. sekund – typisk nok til et dansk parcelhus med sensorer, pumper og Home Assistant.
2. EMQX – feature-monsteret fra EMQ.
   • Styrker: Web-UI, integreret dashboard, ACL via SQL-lignende regler, WebSockets/HTTP API, clustering i én linje konfig.
   • Begrænsninger: Større footprint (≈ 150 MB RAM), flere bevægelige dele (Erlang VM), licens-skift ved > 1000 forbindelser.
   • Anvendelse: Når du vil køre flere hjem, små SMV installationer eller holde fremtids-døren åben for million-skala.
3. HiveMQ Community Edition – Java-baseret, Enterprise-features light.
   • Styrker: Stabilitet, velafprøvet i industri, fuld MQTT 5-understøttelse, ry for lav latenstid trods JVM.
   • Begrænsninger: 1000 klienter maksimum i CE, højere RAM-krav (≥ 512 MB anbefalet), visse plugins bag betal-mur.
   • Anvendelse: God mellemvej hvis du har brug for MQTT 5 og vil lære enterprise-workflow uden at betale – endnu.
4. NanoMQ – ultralet bro fra EMQ (C-baseret).
   • Styrker: Kilobyte-størrelse, optimeret til embedded boards, kan agere edge-bridge til større broker.
   • Begrænsninger: Færre features (ingen indbygget ACL, clustering i beta), dokumentation mindre moden.
   • Anvendelse: ESP-32, OpenWRT-router eller anden mikro-gateway ved f.eks. solceller i udhuset.

Vigtige evalueringskriterier

• Performance & skalerbarhed: Hvor mange samtidige klienter/topic-skriv skal den kunne sluge? Kig på brokerens benchmarks – og dit faktiske behov.
• Adgangskontrol (ACL): Skal du begrænse device-A til kun at skrive varme/stue/#? Undersøg om ACL går på topic-niveau, IP og/eller certifikat-felt.
• WebSocket & API: Kører du Node-RED i browseren eller vil du lave en React-dashboard? WebSocket gør livet nemt.
• Clustering & High Availability: Ikke must-have til parcelhus, men fint hvis du senere splitter sensorer over flere VLAN eller vil have zero-downtime.
• Plugins & eksterne integrationer: LDAP, InfluxDB, Prometheus metrics – jo flere out-of-the-box hooks, jo mindre kludearbejde.

Driftsarkitektur: Bare metal vs. Container

Der er to dominerende måder at køre en MQTT-broker på i et hjemmenetværk:

1. Bare metal / systemd-service
   • + Mindre overhead, bruger færre ressourcer – ideelt til Raspberry Pi Zero 2 W.
   • + Lettere adgang til hardware (serielle porte, GPIO for UPS-signal osv.).
   • − Sværere at isolere og rulle tilbage; opgraderinger kræver manuel pakke-styring.
2. Container (Docker/Podman) + evt. docker-compose
   • + Få linjer YAML, hermetisk konfiguration, nem flytning til ny hardware.
   • + Mulighed for multi-arch billeder (arm64/amd64) og CI-baserede auto-opdateringer.
   • − Ekstra abstraktionslag, lidt højere RAM; kræver volumes for vedvarende data.

Log- og datapladsering (persistens)

• Konfiguration: Gem /etc/mosquitto/conf.d/ eller container-volume i git – versionsstyring er guld, når du tweaker ACL midt om natten.
• Certifikater: Adskil mappen for TLS-nøgler (eks. /opt/mosquitto/certs) og giv kun mosquitto-brugeren læse-ret.
• Data: Persisterede sessions og retained beskeder skrives typisk til mosquitto.db. Læg den på SSD eller ramdisk med backup til NAS for hurtig recovery.
• Logs: Rotér med logrotate eller Docker-driver; hold maksimum 14 dage lokalt og ship ældre logs til syslog-server eller Loki.

Med ovenstående overvejelser i baghovedet kan du nu vælge den broker og det deploy-setup, som bedst matcher dit netværk, dit ambitionsniveau – og ikke mindst den tid, du har lyst til at bruge på vedligehold. Resten af guiden tager udgangspunkt i Mosquitto på Debian, men tip-bokse markerer forskelle for EMQX og Docker-miljøer.

Installation trin for trin

Der findes mange måder at få en MQTT-broker i luften på, men for de fleste hjemmeinstallationer lander man på enten en “native” pakke­installation eller et container-setup. Nedenfor gennemgår vi begge metoder trin for trin.

1. Pakke­installation på debian/ubuntu

1. Opdater systemet

   sudo apt update && sudo apt -y upgrade

2. Installer Mosquitto og klient­værktøjer

   sudo apt -y install mosquitto mosquitto-clients

   Mosquitto opretter automatisk en systemd-service (mosquitto.service) og kører som bruger mosquitto.

3. Tjek service­status

   systemctl status mosquitto

   Du bør se active (running). Hvis ikke, kig i /var/log/mosquitto/mosquitto.log.

4. Standard­stier (kan være nyttige at kende)

   Formål	Sti
   Konfiguration	/etc/mosquitto/*.conf
   Data / persistens	/var/lib/mosquitto/
   Logfiler	/var/log/mosquitto/
   Systemd-service	/lib/systemd/system/mosquitto.service

5. Opret din egen konfigurationsfil

   Opret en ny fil, fx /etc/mosquitto/conf.d/local.conf, så du ikke piller ved mosquitto.conf.

   listener 1883allow_anonymous true # Midlertidigt - slå fra senere!persistence truepersistence_location /var/lib/mosquitto/

   Genindlæs konfig:

   sudo systemctl restart mosquitto

6. Første test

   # Terminal 1mosquitto_sub -h localhost -t "test/hej"# Terminal 2mosquitto_pub -h localhost -t "test/hej" -m "Velkommen til MQTT"

   Dukker beskeden op i Terminal 1, er din broker live.

2. Kørsel i docker/podman (compose)

1. Forbered mapper og bruger

   sudo useradd -r -s /usr/sbin/nologin mqttsudo mkdir -p /opt/mqtt/{config,certs,data,log}sudo chown -R mqtt:mqtt /opt/mqtt

2. Minimal mosquitto.conf

   persistence truepersistence_location /mosquitto/data/log_dest file /mosquitto/log/mosquitto.loglistener 1883allow_anonymous true

   Gem den som /opt/mqtt/config/mosquitto.conf.

3. docker-compose.yml

   version: "3.9"services: mosquitto: image: eclipse-mosquitto:2 container_name: mosquitto restart: unless-stopped user: "1883:1883" # Mosquitto kører som UID/GID 1883 i containeren volumes: - /opt/mqtt/config:/mosquitto/config - /opt/mqtt/data:/mosquitto/data - /opt/mqtt/log:/mosquitto/log ports: - "1883:1883" - "9001:9001" # WebSocket (hvis aktiveret senere)

4. Start broker

   cd /opt/mqttdocker compose up -d # eller: podman compose up -d

   Tjek status:

   docker compose logs -f mosquitto

5. Verificér som før med mosquitto_pub/sub

3. Hærd grund­strukturen fra starten

• Skift allow_anonymous true til false, og opret brugere vha. mosquitto_passwd.
• Planlæg placering af certifikater (/opt/mqtt/certs) – det gør migrering til TLS meget lettere.
• Overvej at mappe ekstra logvolumen til syslog, hvis du allerede samler logs centralt.
• Tag en backup af konfig og data (retained + persistent sessions) – fx med rsync eller et snapshot i din backup-løsning.

Når installationen er testet og kører stabilt, er du klar til næste skridt: at lukke af for anonym adgang, aktivere TLS og definere rettigheder per topic – alt sammen i de kommende afsnit.

Sikkerhed: kryptering og adgangskontrol

En MQTT-broker er kun så sikker som den konfiguration du giver den. Heldigvis er det relativt ligetil at hæve barren kraftigt – også hjemme i teknikskabet.

1. Kryptering med tls

Uanset om du kun kører på LAN, bør trafikken krypteres. Så er du beskyttet mod både nysgerrige brugere på Wi-Fi og fremtidige planer om ekstern adgang.

• Let’s Encrypt: Gratis, automatiseret og ideelt hvis brokerens hostname er offentligt routet (f.eks. mqtt.mitdomæne.dk). Brug certbot eller acme.sh til at hente/fornye certifikaterne automatisk.
• Egen CA: Hvis brokeren kun skal tilgås internt, kan du køre din egen Certificate Authority med fx easy-rsa. Fordelene er fuld kontrol og ingen afhængighed af eksterne tjenester.

# mosquitto.conf (uddrag)listener 8883cafile /etc/mosquitto/certs/ca.crtcertfile /etc/mosquitto/certs/server.crtkeyfile /etc/mosquitto/certs/server.keyrequire_certificate false # Sæt 'true' ved mTLStls_version tlsv1.2

2. Slå anonym adgang fra

Standard-installationen af Mosquitto lader anonyme klienter forbinde på port 1883. Det bør deaktiveres:

# mosquitto.confallow_anonymous falsepassword_file /etc/mosquitto/passwd

3. Brugere og adgangskoder

1. Opret en dedikeret systembruger til brokeren: sudo adduser --system mosquitto
2. Lav selve MQTT-brugerne med hashed kodeord:

   sudo mosquitto_passwd -c /etc/mosquitto/passwd ha_coresudo mosquitto_passwd /etc/mosquitto/passwd tasmota01

4. Finmaskede acl-regler

Lad aldrig enheder frit læse/skriv alt. Med en Access Control List kan du give præcise rettigheder:

# /etc/mosquitto/acluser ha_coretopic readwrite #user tasmota01topic read tasmota01/#topic write cmnd/tasmota01/#user esp_watertopic write tele/watermeter/#

Indsæt ACL-filen i mosquitto.conf:

acl_file /etc/mosquitto/acl

5. Mtls til kritiske noder

Har du temperaturfølere i fyrrummet eller vandmåleren i brønden? Brug mutual TLS. Her skal klienten præsentere et certifikat, som din CA har signeret, før brokeren accepterer forbindelsen.

# mosquitto.conf (tillæg)require_certificate true

6. Netværkshygiejne

• Firewall: Åbn kun de nødvendige porte (1883/8883). På Linux: sudo ufw allow 8883/tcp.
• DMZ eller VLAN: Placer IoT-enheder på et adskilt netværk og tillad kun MQTT-trafik ind til brokeren.
• fail2ban: Overvåg Mosquitto-loggen for brute-force-forsøg og bann IP’er automatisk.
• Minimal eksponering: Skal brokerens TCP-port virkelig være videre­videres fra routeren? Ofte er svaret nej. Brug i stedet VPN (WireGuard/OpenVPN) hvis du vil tilgå den udefra.

7. Regelmæssig vedligehold

Opdater pakkerne, roter logfiler, og revider ACL’en når nye enheder kommer til. Sæt en kalender­påmindelse hver 3. måned – dine fremtidige nattesøvne vil takke dig.

Med disse tiltag er din hjemme-MQTT-broker enkel at administrere, men solidt sikret mod både tilfældige og målrettede angreb.

Konfiguration og bedste praksis

Et konsistent topic-hierarki gør det lettere at subscribe selektivt, versionere dine integrationer og undgå misforståelser.

• Brug et fast top-niveau — f.eks. hus eller vt (VarmeTeknik). Det giver mulighed for senere at brid­ge til andre brokere uden navnekollisioner.
• Hierarki: <sted>/<zone>/<enhed>/<måling>
  Eksempel: hus/kælder/varmefyr/temperatur.
• Undgå mellemrum og specialtegn; brug små bogstaver og - eller _ som separatorer.
• Skil kommando og status ad:
  hus/stue/lampe/cmd ← kommandoer
  hus/stue/lampe/state ← feedback
• Versionér ved behov med et ekstra niveau: v1/, v2/.
• Brug Wildcards bevidst (hus/+/temperatur) og undgå dem i publicerende enheder.

Qos: Balance mellem latency og robusthed

Start med QoS 0 og hæv kun niveauet hvor det giver reel værdi. Husk at blandede QoS-niveauer øger RAM-forbrug og disk-I/O på brokeren.

Retained beskeder

• Benyttes til sidst kendte værdi, så en ny klient straks modtager data.
• Velegnet til konfiguration (homeassistant/<device>/config) og langsomme datapunkter som firmware_version.
• Slet en retained besked ved at publicere en tom payload med flaget retain sat.
• Undgå retained på hurtigt-skiftende topics (f.eks. motion) — det fylder og forvirrer.

Lwt – Last will and testament

Med LWT kan du automatisk indikere at en enhed er offline hvis MQTT-forbindelsen dør uventet.

mosquitto_pub -h broker -t hus/garage/sensor/status \ -m "online" -r \ --will-topic hus/garage/sensor/status \ --will-message "offline" --will-retain \ --will-qos 1

• Sæt beskeden "online" som retained ved hver (re)connect.
• Anvend QoS 1, så status når sikkert frem.
• I Home Assistant kan en availability_topic kobles direkte til sensoren.

Persistente sessions

Hvis en enhed sover eller har ustabil Wi-Fi, kan du sætte clean_session false (eller clean_start 0 i MQTT v5). Broker gemmer så uafleverede QoS 1/2-beskeder, til klienten vågner igen. Vær opmærksom på:

• Højere server-load og diskforbrug.
• Brug specifikke client-ids pr. enhed; dubletter overskriver hinanden.

Websocket-endpoint

Et WebSocket-interface gør det nemt at debugge i browseren og integrere med web-apps.

1. Aktivér i mosquitto.conf:

listener 9001protocol websockets

• Brug wss:// (TLS) hvis du blotter porten uden for LAN.
• MQTT Explorer, Grafana og Tasmota-console kan alle tale WebSocket.

Bridging til andre brokere / skyen

• En bridge videresender valgte topics til f.eks. en ekstern cloud-service eller en sekundær broker i sommerhuset.
• Vælg outbound- og/eller inbound-topics og tilføj et præfix for at undgå loops.

connection klit_feriehusaddress 10.42.0.5:1883topic hus/# out 0 vt/remote/topic vt/remote/# in 0start_type automatictry_private true

Hold øje med loop detection i loggen, og sikre forbindelsen med TLS-certifikater.

Basale performance-tweaks

• Disk-I/O: Placer persistence_location på SSD og tag backup af mosquitto.db.
• Memory: Begræns max_inflight_messages og max_queued_messages til det realistiske behov.
• Network tuning: Sæt tcp_nodelay true for lavere latency på LAN.
• Logniveau: Kør med log_type error warning til daglig og hæv kun til debug midlertidigt.
• TLS-handshake: Genbrug certifikatkæden i både broker og reverse-proxy, så du kun har ét sted at forny.
• Opgrader rettidigt: Nye versioner bringer ofte markante ydelsesforbedringer og sikkerheds-patches.

Med disse retningslinjer står din MQTT-broker stærkt, både hvad angår struktur, driftsikkerhed og fremtidig udvidelse.

Test, integration og drift

1. Hurtigfunktionstest

Når brokeren kører, er første skridt at sikre, at publish og subscribe virker lokalt.

# Åben to terminaler på serveren eller en klient-PC# Terminal 1 - lytmosquitto_sub -h broker.lan -p 1883 -t 'vat/test' -v# Terminal 2 - sendmosquitto_pub -h broker.lan -p 1883 -t 'vat/test' -m 'Hello MQTT'

Modtager du straks beskeden i terminal 1, er grundfunktionaliteten på plads. Kører du TLS på port 8883, tilføjes flagen -p 8883 --capath /etc/ssl/certs -u USER -P PASSWORD.

2. Grafisk inspektion med mqtt explorer

1. Download klienten (Win/macOS/Linux).
2. Opret forbindelse til mqtt://broker.lan:1883 eller mqtts://broker.lan:8883.
3. Se hierarkiet “live”, send testpayloads og valider retained flag, QoS osv.

MQTT Explorer er guld værd, når du vil tjekke om LWT-beskeder, persistente sessions eller ACL’er opfører sig korrekt.

3. Integrationer

4. Fejlfinding

• Logniveauer: I /etc/mosquitto/mosquitto.conf kan du sætte log_type til error, warning, notice eller debug. Brug midlertidigt debug og kør journalctl -u mosquitto -f.
• ACL-hits: Tilføj log_type acl for at se afviste forbindelser.
• QoS-problemer: Test med forskellige QoS-værdier (0/1/2) og bekræft i MQTT Explorer, at beskeder leveres som forventet.
• Netværkskontrol: Kør nmap -p 1883,8883 broker.lan for at sikre, at portene er åbne internt men ikke på WAN-interfacet.

5. Overvågning & metrics

Mange brokere, fx Mosquitto fra v2.0+, eksponerer $SYS-topics:

mosquitto_sub -t '$SYS/#' -v

Her kan du aflæse uptime, antal forbindelser, bag-queue osv. Eksporter dem til:

• Prometheus via mqtt_exporter og visualisér i Grafana.
• Telegraf → InfluxDB → Chronograf/Grafana.

6. Backupstrategi

1. Konfiguration: /etc/mosquitto/*.conf
2. Certifikater: /etc/letsencrypt/live/ eller din egen CA-sti.
3. Data: Hvis du bruger persistence, tag kopi af /var/lib/mosquitto/

Kør daglige rsync eller inkluder stierne i din eksisterende borgbackup/Veeam/Time Machine-strategi.

7. Opdateringsrutiner

• Sæt automatiske sikkerhedsopdateringer (unattended-upgrades) men pin broker-pakken hvis du vil teste manuelt før major releases.
• Ved Docker: kør watchtower eller CI-workflow, men test altid i et staging-tag først.
• Gem ændringer i config i Git – så kan du hurtigt rulle tilbage.

8. Skalering & høj tilgængelighed

Til et almindeligt hjemmenet er single-node nok, men planlæg for vækst:

• Clustering: EMQX og HiveMQ understøtter indbygget klynge; Mosquitto kan bridge mellem noder.
• Keep-alives: Sænk keepalive fra 60 s til fx 20 s, hvis du vil opdage nedetid hurtigere.
• Failover-DNS: Lad en sekundær broker lytte på samme CNAME og brug client-side “broker-list” i kritiske enheder.
• Persistens & replicering: Brug delt NFS/GlusterFS eller database-backends, hvis du skal sikre, at events ikke tabes ved node-skifte.

Med ovenstående test, integrationer og driftsprocedurer er din egen MQTT-broker klar til at køre stabilt – året rundt – som hjertet i dit Varme, Afløb & Teknik-smarthome.

6 valgkriterier for temperaturfølere: PT1000 vs. NTC

“Det er bare en lille føler – hvor stor forskel kan det gøre?”

Hvis du nogensinde har tænkt den tanke, er du i godt selskab. Temperaturføleren er husets usynlige dirigent: Den holder øje med flowet i fjernvarmeunits, fortæller varmepumpen hvornår den skal starte, og sikrer, at gulvvarmen ikke forvandler stuen til en sauna. Alligevel ender valget ofte som et skud fra hoften mellem to bogstavforkortelser – PT1000 eller NTC.

Det valg er alt andet end trivielt. Vælger du forkert, kan selv den dyreste styring levere slingrende komfort, forbruge unødige kilowatt-timer eller i værste fald gå i sort, når frosten bider. Vælger du rigtigt, kører installationen derimod millimeternøjagtigt år efter år med minimal vedligehold og maksimal driftssikkerhed.

I denne artikel går vi tæt på 6 afgørende valgkriterier, der hjælper dig med at ramme plet første gang:

• Kompatibilitet med kedler, varmepumper og intelligente styringer
• Nøjagtighed og lineæritet i det relevante temperaturspænd
• Responstid, montageformer og følerdesign
• Robusthed i et barskt VVS-miljø
• Kabellængde, ledningsmodstand og støjimmunitet
• Økonomi, standarder og fremtidig udskiftelighed

Uanset om du er installatør, rådgiver eller gør-det-selv-entusiast, får du her et hands-on kompas til at navigere mellem PT1000’s industrielle præcision og NTC’s fabriksstandarder – så du kan sikre, at husets hjerte banker med den helt rette temperatur.

1) Kompatibilitet og anvendelse i husets installationer

Det første skridt er altid at kigge i styringens datablad. Her finder du, hvilke følertyper styringen kan tolke, og om der er mulighed for at vælge mellem flere karakteristikker i menuen. Spring ikke dette trin over – selv den bedste føler er værdiløs, hvis styringen ikke kan regne den om til korrekt temperatur.

Typiske installationer og “default” følervalg

• Kedler (gas/olie): Leveres oftest med NTC 10 kΩ / 25 °C. Brænder- og kedelproducenter fastlåser ofte styringen til netop denne kurve, så her er det som regel nemmest at blive på NTC-sporet ved udskiftning.
• Fjernvarmeunits: Ældre units kan benytte NTC, men nye, især dem der kobles på CTS/BMS, går i stigende grad over til PT1000 for at få ensartethed i hele bygningen.
• Varmepumper (luft/vand eller væske/vand): Fabriksmonterede følere er som hovedregel NTC (oftest 5 kΩ eller 10 kΩ). Mange styringer har dog en valgmulighed i servicemenuen, så udskift til PT1000 kan lade sig gøre, hvis der f.eks. ønskes længere kabellængder eller bedre lineæritet til ekstern differensmåling.
• Solvarmeanlæg: Til solfangere og akkumuleringstanke ses begge teknologier. Her afgør styringen (solstyring eller varmepumpeinterface) valget. Værd at bemærke: nogle solstyringer accepterer kun PT1000 over 150 °C.
• Varmtvandsbeholdere: Fabriksføleren i dyklommen er typisk NTC. Hvis beholderen kobles på en CTS, er det almindeligt at montere en ekstra PT1000 i samme lomme for dataopsamling – to følere i én lomme kræver god varmeledningsevne (pasta).
• Gulvvarmekredse: Rumtemperaturfølere er ofte PT1000 (pæn linearitet over 0-50 °C), mens gulvføleren i selve gulvet kan være NTC for at følge gulvleverandørens eget sæt. Vær opmærksom på, at et gulvvarmesæt med egen “plug-and-play”-styreboks næsten altid er NTC-baseret.

Hvornår giver det mening at vælge pt1000?

• Når installationen indgår i et CTS/BMS-system, som forventer standardiserede følere efter IEC 60751.
• Hvis der er lange kabellængder (>10-15 m). PT1000’s høje egenmodstand (≈1000 Ω) gør ledningsmodstanden relativt set mindre kritisk.
• Når du har flere producenter i samme installation. PT1000 er næsten altid udbytterlige på tværs af fabrikater, hvorimod NTC-kurver kan variere.
• Ved bredt temperaturspænd (f.eks. ‑20…150 °C), hvor PT1000’s linearitet gør indregulering og fejlsøgning lettere.

Hvornår beholder man ntc?

• Når styringen kun har én intern karakteristik (fx “NTC 10 kΩ B=3988”), og der ikke er menuvalg for RTD/pt-følere.
• Når der er krav om lave komponentomkostninger. NTC-følere koster ofte under det halve af PT1000 i samme kapsling.
• Ved små integrerede enheder (kompakt kedel, gennemstrømningsvandvarmer) hvor producenten har optimeret reguleringsparametre nøje til den medfølgende NTC.

Sådan dobbelttjekker du kompatibilitet

1. Opslag i manualen: Søg efter “sensor type”, “input” eller “probe”. Står der fx “Temp sensor: NTC 10k, B=3977”, skal du finde en føler med netop denne B-værdi.
2. Mål modstanden på den eksisterende føler (ved 25 °C≈rumtemp). 1 kΩ → sandsynligvis PT1000. 10 kΩ → NTC.
3. Tjek stik/terminaler: PT1000 leveres ofte som 2-, 3- eller 4-leder. Ser du kun to ledninger, kan det stadig være PT1000, men ledningsfarverne (rød/rød eller rød/hvid) kan give et fingerpeg.
4. Se efter fejlkoder i styringen. Nogle kedler viser “S1 open” eller “S1 short” hvis sensoren er afbrudt/kortsluttet. Disse udviklere bruger ofte modstandsgrænser, som allerede afspejler NTC-karakteristikken.

Hurtigt overblik – Modstandskurver

Konsekvensen: Vælger du en NTC hvor styringen forventer PT1000, vil den “tro” vandet er ekstremt varmt eller koldt – typisk udløses fejl eller brænderlås. Omvendt giver en PT1000 på en NTC-indgang næsten altid en konstant alarm for “lav temperatur”.

Konklusion

At matche føler til husets installationer handler om at parre tre ting: følerteknologi, modstandskurve og styringens input. Gør du dét rigtigt, er du allerede halvvejs i mål med resten af projektet – nøjagtighed, responstid og økonomi følger naturligt bagefter.

2) Nøjagtighed, linearitet og temperaturspænd

Valget af følerteknologi påvirker direkte, hvor præcist styringen i dit varmeanlæg rammer den ønskede temperatur – og dermed både komfort, energieffektivitet og komponentlevetid.

Lineæritet og beregningsmodel

Hvilket måleinterval har din installation brug for?

• Gulvvarme & lavtemperatur-radiatorer: 20-55 °C
• Centralvarme/vvb-fremløb: 60-90 °C
• Fjernvarme / solfanger: op til 120 °C
• Udendørs- og brineløsninger: -20 °C til 10 °C

PT1000 kan typisk dække hele spektret uden tab af linearitet, mens NTC’er giver meget høj opløsning i et snævrere interval (fx 0-70 °C) men taber både nøjagtighed og gentagelsespræcision ved de ekstreme ender af kurven.

Indvirkning på reguleringskvalitet

1. Setpunktsfejl – En tolerance på ±1 °C i føler kan flytte blandesløjfens realtemperatur 2-3 °C pga. regulatorens dødbånd.
2. Forbrugsmåling og modregning – Energitællere med PT1000-par kan miste klasse-karakter, hvis én føler udskiftes til en dårligere tolerance.
3. Komfort – Ikke-linearitet i NTC kan give “jagt” i temperatur omkring 0 °C udendørs, fordi styringen tolker samme modstandsændring forskelligt ved hhv. -5 °C og +5 °C.

Hvornår vælger man hvad?

• PT1000: Når der kræves ensartet nøjagtighed over -40…+200 °C, når styringen understøtter RTD-indgange, og når man ønsker enkel kalibrering og nem udskiftelighed på tværs af fabrikater.
• NTC: Når området er begrænset (typisk 0…+70 °C), prisen er kritisk, eller føleren er integreret i en fabriksmonteret sonde med fast elektronik (varmepumpe, kedel, hvv-beholder).

Brug altid styringens datablad til at matche indgangstype, og overstig ikke producentens garanterede temperaturspænd – ellers risikerer du offset, drift og i værste fald fejludlæsninger, som kan koste både energi og komfort.

3) Responstid, montage og følerdesign

Når den elektriske specifikation er på plads, er det følerens fysiske udførelse der afgør, om du i praksis får en hurtig og stabil temperaturmåling. Her handler det både om, hvordan sensorelementet er indkapslet, og hvordan det monteres i anlægget.

Indkapslingstyper og typiske anvendelser

• Dykføler i følerlomme
  Monteres direkte i en svejset muffe eller i et lommehus (typisk messing eller rustfrit stål). Ideel til kedler, varmtvandsbeholdere og solvarmekredse, hvor mediet er vand eller glykolblanding.
• Rørklemmeføler
  En halvmåneformet eller plan føler presses mod rørvæggen med fjederbøjle eller spændebånd. Hurtig at montere på eksisterende installationer uden at tømme systemet. Velegnet til fremløb/retur på fjernvarmeunits eller varmepumper.
• Overflade- & klæbeføler
  Ultra-flad føler med aluminiumsbagside og dobbeltsidet tape. Bruges hvor pladsen er trang, fx i elektronikskabe, buffertanke eller på plader i ventilationsanlæg.
• Udendørsføler
  Placeres på nordlig facade med afstand til tagudhæng for korrekt reference til vejrudekompensation. Kabinet i UV-stabil plast eller pulverlakeret alu; kræver høj IP-klasse (≥ IP65).

Responstid vs. Mekanisk robusthed

Følerens responstid (t₆₃) defineres som den tid, der går, før målingen har nået 63 % af et pludseligt temperaturspring. Jo mindre termisk masse og jo bedre mediekontakt, desto hurtigere svar. Men tyndvæggede eller små kapslinger er også mere sårbare over for vibration, trykstød og mekanisk belastning.

Praktiske montagetips

1. Anvend termisk pasta
   En tynd film varmeledende pasta mellem føler og lomme/rør reducerer luftspalter og sænker responstiden med op til 30 %.
2. Placer føleren i mediens hovedstrøm
   I rør: vælg midten af vandføringen (diametral center) for at undgå randlag med lavere hastighed og temperatur-lagdeling.
3. Undgå varmeskygge
   Udendørsfølere skal friholdes for direkte sol og bagvedliggende varme kilder (ventilationsudkast, varmepumpe-kondensator).
4. Vurder IP-klasse op mod miljø
   IP65 er minimum i fugtige fyrrum; IP67/IP68 anbefales ved direkte neddykning eller udendørs montage hvor sensoren kan oversprøjtes.
5. Fastgør kabler korrekt
   Kabler må ikke udsættes for træk i selve følerhuset. Brug kabelbøsninger og fikspunkter, især hvor temperaturcykling kan arbejde kablet løst.

Ntc vs. Pt1000 i forhold til design

NTC-perler kan støbes direkte i tyndvæggede kapslinger og opnår lynhurtig responstid, men de små elementer er følsomme over for termisk stress og kan drive ved langvarig temperaturbelastning. PT1000-elementer fås både som thin-film (flad keramik) og wire-wound i glas. De kræver lidt større kappe, men byder til gengæld på høj mekanisk integritet og bedre langtidstabilitet – især i applikationer, hvor temperaturen varierer hurtigt, eller hvor der forekommer vibration.

Kort sagt: Vælg den mindst mulige, men tilstrækkeligt robuste følerkonstruktion til opgaven, og giv den optimale termiske kontakt. Det betaler sig i hurtigere regulering, lavere energiforbrug og længere levetid på husets installationer.

4) Driftsmiljø, robusthed og langsigtet stabilitet

Temperaturføleren kan sidde i alt fra en tør teknikskakt til et fugtigt gulvvarmeskab eller direkte i varmtvandsbeholderens drikkevandsside. Derfor er det afgørende at vurdere driftsmiljøet, før du vælger føler-type og indkapsling.

Typiske miljøpåvirkninger i vvs-installationer

• Fugt & kondens – f.eks. i fjernvarmeunits med kolde returledninger.
• Temperaturchok – hurtige skift fra few °C til >90 °C i solvarmesystemer.
• Vibrationer – cirkulationspumper og kompressorer i varmepumper.
• Kemikalier & ilt – glykol, rengøringsmidler og iltindtrængning i åben ekspansion.

Pt1000 vs. Ntc – Robusthed og langtidsstabilitet

Designvalg, der forlænger levetiden

1. Rigtigt hylster – vælg rustfrit stål (AISI 316L) eller dezincification-resistant messing i aggressive medier. Plastføler (PA6, PPS) er OK til overflademontage men ikke til neddykket montage.
2. Tætning & IP-klasse – brug O-ring/loddet endestop. IP67 er minimum i kondensudsatte områder; IP68 ved permanent neddykkelse.
3. Isolér mod vibration – spænd rørklemmefølere med gummimellemlag eller brug fjederbelastet dykføler for at undgå brud på lederne.
4. Minimér selvopvarmning – PT1000: gå ned til 0,25 mA målestrøm eller brug 4-tråds-kompensation; NTC: kort pulsmåling (<50 ms) hver 1-2 s.
5. Overfladebehandling – silikonefedt eller varmeledende pasta forbedrer termisk kobling og beskytter mod fugt.

Drikkevandsgodkendelser

Sidder føleren i brugsvand, skal materialerne være godkendt til kontakt med drikkevand:

• VA-godkendelse / GDV i Danmark
• KTW/UBA (Tyskland), WRAS (UK) eller tilsvarende europæisk certificering
• Ingen blyholdig messing; brug SR- eller DZR-messing eller rustfrit stål

Praktisk tommelfingerregel

Skal føleren leve længe under høje temperaturer, fugt eller kemikalier — vælg en PT1000 i lukket metalhylster. Er miljøet moderat og prisen kritisk, kan en NTC med epoxyforsegling være tilstrækkelig, men planlæg udskiftning efter 5-10 år.

5) Kabellængde, ledningsmodstand og støjimmunitet

Når føleren først er valgt, er kablingen den næste fejlkilde, der kan rykke nøjagtigheden med flere grader. Hver ekstra meter giver både elektrisk modstand og potentielle støjsignaler, der kan forvrænge den modstand, styringen måler. Nedenfor gennemgår vi de vigtigste faldgruber – og hvordan du minimerer dem for både PT1000- og NTC-installationer.

Ledningsmodstand – hvor stort er problemet?

(Beregnet ved 0 °C; PT1000’s temperaturkoefficient α ≈ 0,00385 Ω/Ω·K)

For PT1000 kan bare 20 m 2-lederkabel á 0,25 mm² lægge 1,6 Ω til den målte modstand, svarende til en fejl på ~0,4 °C. For NTC indgår ledningsmodstanden i det spændingsdelende kredsløb og ændrer hele kurven: samme 1,6 Ω på et 10 kΩ NTC-net kan forskyde målingen 0,4-0,8 K i typiske VVS-temperaturer.

Løsningsstrategier

1. Vælg korrekt ledertværsnit
   Jo lavere Ω/m, desto mindre PT1000-offset og desto mindre kurveforskydning for NTC. 0,5-1,5 mm² er ofte et godt kompromis mellem pris og fleksibilitet.
2. Udnyt flerleder-teknikker for PT1000
   • 2-leder: billigst, men ingen kompensation ⇒ brug korte kabler.
   • 3-leder: mest udbredt i HVAC. Styringen måler differensen mellem to ledere og eliminerer stort set ledningsmodstanden.
   • 4-leder: laboratorienøjagtighed; sjældent nødvendigt i bygninger.
3. Kompenser i styringen
   Mange moderne CTS/BMS-indgange har menu-punkt til kabellængdekompensation (typisk indtastet i Ω). Angiv faktisk ledermodstand, så softwaren trækker værdien fra.
4. Delerkredsløb for NTC
   Skal trækkes over lange afstande? Flyt serie-/pull-up-modstanden helt ud til følerenden, så kun sensorens to ben løber i kablet. Alternativt vælges en NTC-serie med højere R₂₅ (25, 50 eller 100 kΩ) for at gøre ledningsresistansen relativt ubetydelig.

Støj og emc

Temperaturfølere er lavfrekvente, men lange kabler i nærheden af netledninger, frekvensomformere eller varmepumpens kompressor kan opsamle højfrekvent støj. Det giver fluktuationer, der især kan ses som pumpemodulation eller hysterisk styring.

• Twistet og skærmet kabel (parvis snoede ledere med folieskærm) reducerer både induceret spænding og kapacitiv kobling.
• Énsidig jord: Jord skærmen i styreskabets ende, ikke ved føleren, for at undgå sløjfestrømme.
• Hold afstand til effektsløjfer: Minimum 10 cm og kryds 90° hvis nødvendigt.
• Lav målestrøm (RTD typisk 0,1-1 mA, NTC < 100 µA) minimerer selvopvarmning og reducerer emissioner.

Gode installationsvaner

1. Før kablet i separate rørbakker fra 230 V/400 V ledninger.
2. Anvend fedtede muffehuse eller samledåser med IP-klassificering svarende til montagepunkt.
3. Mål faktisk modstand i den trukne kabellængde og notér i installationsrapporten.
4. Sæt label på kablet med sensor-ID og modstandstype (”PT1000, Klasse B” eller ”NTC 10 kΩ B3435”).
5. Ved service: Kontroller både sensor- og ledermodstand før udskiftning – fejlen kan ligge i kablet.

Med en omhyggelig kabelføring sikres, at den valgte PT1000- eller NTC-føler udnytter sin fulde præcision i det færdige anlæg – og at styringen ikke ”slås” med fejl, der i virkeligheden ligger uden for selve sensoren.

6) Økonomi, standarder og service/udskiftelighed

Når en føler skal vælges til et nyt eller eksisterende anlæg, ender regnestykket sjældent ved indkøbsprisen. Totaløkonomien påvirkes af, hvor let den valgte føler kan indgå i styringen, skaffes som reservedel og standardiseres på tværs af installationen.

Direkte omkostninger

• Følerpris: En NTC-føler på 10 kΩ koster typisk en tredjedel af en PT1000 i samme kapsling. I større projekter kan det virke fristende at gå NTC-vejen.
• Elektronik/indgangstype: Har styringen kun NTC-indgange, bliver PT1000-løsningen dyrere, fordi der skal tilføjes ekstern signaladapter eller udskiftes print. Omvendt vil en styring med standard RTD-indgang kunne håndtere PT1000 uden ekstraomkostninger.
• Kalibrering og linearisering: NTC kræver typisk Steinhart-Hart-parametre eller tabelopslag for at opnå samme nøjagtighed som PT1000. Software­udvikling og test koster tid og penge.

Standarder og interchangeability

• PT1000 – IEC 60751: Modstand vs. temperatur er fastlagt i en international standard. Det betyder, at en hvilken som helst PT1000 i klasse B vil opføre sig ens nok til at kunne udskiftes uden omkalibrering.
• NTC – fabriksspecifikt: Hver producent kan vælge modstand (1 kΩ, 5 kΩ, 10 kΩ, 47 kΩ …) og B-værdi (fx 3988 K). Finder du ikke identisk type senere, kan hele følerkurven afvige flere grader.
• Dokumentation: PT1000-kurven ligger som standardtabel i de fleste manometre, BMS-systemer og PLC’er; NTC skal ofte indlæses manuelt.

Service, lager og fejldiagnostik

1. Lagerføring: Én PT1000-føler kan dække alt fra kedel til gulvvarme og VVB. Med NTC ender man let med flere varianter på hylden – spildplads og risiko for fejlmontage.
2. Fejldiagnostik:
   • Åben kreds: En PT1000 vil typisk vise > 250 °C eller fejlkode; NTC går mod ∞ Ω og registreres også som brud.
   • Kortslutning: PT1000 ≈ 0 Ω giver ofte alarmsatser i styringen; NTC < 100 Ω kan overses, hvis styringen ikke er sat til at fange det. Tjek derfor styringens indbyggede selvtest.
3. Udskiftningstid: En standard PT1000 kan som regel skaffes fra grossist samme dag. En OEM-NTC kan have flere ugers levering eller kræve køb af komplet følerledning med stikprop.
4. Dokumenteret historik: Ved service kan teknikeren hurtigt bekræfte, at en PT1000 i klasse B ligger inden for ±0,3 °C ved 0 °C. For NTC skal specifik dataside opspores, og måletolerancer er ofte kun garanteret ved 25 °C.

Ensartethed på tværs af installationen

En samlet bolig eller et større ejendoms­porteføljeprojekt bliver nemmere at drifte, når samme følerprincip anvendes i alle vandbårne kredse. Det reducerer:

• Fejlbestillinger og ombygninger ved renoveringer
• Udvalg af reservedele og dermed bundet kapital
• Træningstid for driftspersonale

Konklusion

Selv om en NTC-føler er billigst i indkøb, kan den blive den dyre løsning, hvis den binder dig til en specifik producent, øger lagerbeholdningen og besværliggør fejlfinding. PT1000’s pris pr. styk er højere, men den standardiserede karakteristik, brede tilgængelighed og bedre udskiftelighed gør ofte PT1000 til det økonomisk sikreste valg, især når installationen skal køre problemfrit i 15-20 år.

Hvad er forskellen på HFI, HPFI og type A-RCD?

Pirrer det dig, når lyset blinker, og FI-relæet pludselig slår fra? Eller har du måske undret dig over, hvorfor elektrikeren taler om både HFI, HPFI og type A-RCD – som om det var tre sider af samme sag? I et moderne hjem fyldt med elektronik, varmepumper og elbilladere kan netop disse små forkortelser være forskellen på gnidningsfri komfort og en potentiel elektrisk fare.

I denne guide dissekerer vi myterne og misforståelserne om FI-relæer, så du slipper for at stå på badeværelset i mørke eller bekymre dig om skjulte fejlstrømme i væggene. Vi går bag om de tekniske betegnelser, viser hvornår et gammelt HFI-relæ ikke længere rækker, og giver dig klare råd til, hvordan du vælger og vedligeholder den rigtige beskyttelse i tavlen.

Spænd skruenøglen an – eller rettere, lad den autoriserede installatør gøre det – og læs med, når vi stiller skarpt på: Hvad er forskellen på HFI, HPFI og type A-RCD?

FI-relæer i hjemmet: formål og begreber

De fleste danskere kender den lille vippeafbryder i tavlen, som med jævne mellemrum skal trykkes på “TEST”-knappen. Det er FI-relæet – på engelsk kaldet en Residual Current Device (RCD). Dets ene formål er at redde liv og forebygge brand ved hurtigt at afbryde strømmen, hvis der løber en fejlstrøm gennem en person, et defekt apparat eller installationens isolation.

Sådan virker et fi-relæ

1. Alle aktive ledere (fase og nul) føres igennem en fælles målespole.
2. I normal drift er strømmen i fase og nul lige stor men modsat rettet – deres magnetfelter ophæver hinanden, og relæet forbliver sluttet.
3. Ved en fejl, fx hvis du rører en spændingsførende del, løber en del af strømmen uden om nullederen (igennem dig til jord). Balancen brydes, og spolen registrerer en differensstrøm.
4. Når differensen når relæets mærkeudløsestrøm – typisk 30 mA for personbeskyttelse – kobler relæet ud på 20-40 millisekunder og fjerner den farlige spænding.

Fra fi til hfi, hpfi og internationale betegnelser

I 1990’erne var næsten alle husholdningsapparater lineære: glødepærer, varmelegemer, elmotorer uden elektronik. Her var HFI/type AC tilstrækkeligt. I dag dominerer apparater med indbygget elektronik – LED-lysdæmpere, induktionskogeplader, varmepumper, vaskemaskiner med frekvensomformer, mobilladere osv. Disse kan skabe pulserende eller jævnfejlstrømme, som et gammelt HFI-relæ slet ikke ser, eller som kan få det til at snuble utilsigtet.

Derved opstår to problemer:

• Personbeskyttelsen kan svigte, hvis relæet ikke udkobler.
• Gentagne ’mystiske’ afbrydelser kan irritere beboerne og dække over reelle fejl.

Derfor kræver moderne installationer HPFI/type A som minimum, mens type B reserveres til særlige laster (elbil-ladere, store solcelle-invertere osv.). At forstå forskellen er første skridt til at vurdere, om boligens el-tavle er tidssvarende – og om det er tid til at skifte det gamle HFI ud.

HFI, HPFI og type A-RCD: de tekniske forskelle

Når vi taler fejlstrømsafbrydere, er detekteringsevnen over for forskellige typer lækstrøm det afgørende skel. Tabellen herunder opsummerer, hvad de tre mest almindelige betegnelser kan – og ikke kan – registrere:

Hfi ≈ type ac – Den “klassiske” løsning

Et HFI-relæ er konstrueret til at se den rene sinusformede ubalance mellem fase og nul. Så længe belastningen er lineær – fx en el-radiator – virker det fint. Problemet opstår, når moderne elektronik hakker eller ensretter strømmen: den fejlstrøm kan indeholde DC-komponenter, som HFI’en er blind overfor. Resultatet kan være både manglende udkobling ved virkelig fejl og omvendt falske udkoblinger, når relæet “forvirres”.

Hpfi ≈ type a – Den praktiske standard i dag

HPFI-relæet har en mere følsom elektronikkerne, der registrerer pulserende DC samt almindelig AC. Det betyder, at hvis en frekvensomformer i varmepumpen slipper en halv-bølge ud til jord, kobler relæet stadig ud. I internationale kataloger vil du sjældent finde “HPFI” nævnt; se i stedet efter type A RCD – det er samme teknologi, blot med engelsk terminologi (Residual Current Device).

Hvorfor ikke bare vælge type b til alt?

Type B kan det hele, men:

• Prisen er markant højere (typisk 5-10× en type A).
• Den interne elektronik kræver forsyning og har egen intern test, der kan give mere vedligehold.
• Unødvendig følsomhed kan give større risiko for uønskede udkoblinger i almindelige husinstallationer.

Derfor bruges type B som regel kun, hvor der forventes glat DC, fx i en EVSE (elbil-lader) uden indbygget DC-fejlstrømsvagt, eller på DC-siden af et solcelleanlæg.

Hovedpointer

• HFI (AC): Sikker mod klassiske belastninger, ikke mod elektronik.
• HPFI (A): Standardvalg i nye danske boliger – håndterer AC + pulserende DC.
• Type A RCD: Internationalt navn for HPFI.
• Type B: Specialtang til glat DC – nødvendig til EV/PV, men overkill i resten af tavlen.

I praksis betyder det, at et ældre HFI-relæ bør udskiftes, hvis installationen forsynes med moderne apparater. Det sikrer både personbeskyttelse og brandsikkerhed – præcis hvad relæet er der for.

Praktiske konsekvenser i boligen

Når den gamle HFI-afbryder (type AC) møder nutidens husholdningsapparater, kan den komme til kort. Apparater med indbygget elektronik sender ofte pulserende jævnstrømme (DC-komponenter) ud på installationen, som en HFI ikke nødvendigvis registrerer – eller også reagerer den for ofte. Resultatet kan være både skjulte farer og irriterende driftsstop.

Typiske “problem­apparater” i en moderne bolig

• Induktionskogeplader og ovne med elektronisk styring
• Varmepumper, aircondition samt ventilationsanlæg med frekvensomformer
• Vaskemaskiner, tørretumblere og opvaskemaskiner (invertermotorer)
• LED-belysning med dæmpere eller switch-mode strømforsyninger
• TV, computere, spillekonsoller, telefon- og laptopoplader
• El-værktøj med indbygget elektronik
• Ladere til elcykel, robotplæneklipper og lignende

Hvad sker der, når hfi’en ikke følger med?

Tjek din eltavle – Og forstå opbygningen

1. Åbn forsigtigt frontlåget (sluk altid hovedafbryder først, hvis du er i tvivl).
2. Find mærkningen på fejlstrømsafbryderen:
   Står der “HFI 30 mA” eller symbolet AC, er den fra før 2008 og beskytter kun mod ren vekselstrøm.
   Står der “HPFI” eller symbolet A, er du bedre dækket.
3. Antal kurser bag afbryderen: Jo flere, jo større risiko for uønsket udkobling, fordi lækstrømme summeres.
4. Tjek datoen: Levetiden for et FI-relæ er typisk 10-15 år. Overvej udskiftning ved alder og slid.

Smart fordeling af laster reducerer fejl

• Sæt dedikerede, separate kurser (med egen HPFI/RCD) til store apparater som varmepumpe, induktionskomfur eller elbil-lader.
• Fordel elektronikholdige apparater på flere fejlstrømsafbrydere, så lækstrømmene ikke summeres til 30 mA.
• Undgå blanding af udendørs fugtige kurser (have, carport) med indendørs elektronik på samme HPFI – fugt øger lækstrømmen.
• Anvend selektive (S-type) RCD’er i hovedtavlen, hvis du har flere underfordelinger: Fejl isoleres lokalt, og alt ragerer ikke ud på én gang.

Kan du ikke selv identificere problemerne eller føler dig usikker, er det tid til at ringe til en autoriseret elinstallatør. Han eller hun kan måle lækstrøm, tjekke koordinationen mellem RCD’er og sikre, at den gamle HFI bliver opgraderet til en HPFI/type A – eller om der skal en type B til særlige laster.

Valg, udskiftning og krav i praksis

Hovedreglen er enkel: Skal du bygge om eller sætte ny tavle op i dag, vælger du et HPFI-relæ (type A-RCD). Siden 1. juli 2008 har SIK krævet, at alle nye eller ændrede boliginstallationer er beskyttet af HPFI eller en tilsvarende type A-RCD. Har du stadig et ældre HFI-relæ, bør det udskiftes – både af hensyn til sikkerhed og for at undgå driftsproblemer med moderne elektronik, som kan “snyde” et HFI-relæ.

Vigtige valgkriterier, før du bestiller elektrikeren

• Mærkefølsomhed
  • 30 mA er standard til personbeskyttelse i boliger og frakobler typisk inden for 30 ms.
  • 10 mA kan vælges til ekstra følsomme områder (børnehaver, badeanlæg), men giver større risiko for uønskede udkoblinger.
• Selectivitet (S-type)
  Skal der sidde flere FI-relæer i samme installation – f.eks. et hoved-HPFI og flere gruppe-FI’er i underfordelinger – kan man vælge et S-type (selektivt) HPFI som hovedrelæ. Det har tidsforsinkelse og sikrer, at kun den “nærmeste” beskyttelse kobler ud ved fejl, så resten af huset ikke går i sort.
• 2-polet eller 4-polet
  • 2-polet bruges i enfasede installationer (230 V).
  • 4-polet er nødvendig, hvis der fremføres nul samt alle tre faser (400 V), eller hvis hele boligen ligger på et flerfaset system. Vælg den udførelse, som passer til din tavles opbygning.
• Type B til særlige laster
  Har du elbil-ladeboks, solcelle-inverter eller større varmepumpe, der kan afgive glat DC-fejlstrøm, skal kursen beskyttes af et type B-RCD eller en ladeboks med integreret DC-overvågning (typisk 6 mA). Her gælder både producentens anvisninger og DS/HD 60364.

Test og vedligehold

Uanset type er “TEST”-knappen din bedste ven. Tryk en gang hver 3.-6. måned:

1. Sluk følsomme apparater (pc’er, hvidevarer) for at undgå datatab.
2. Tryk TEST. Relæet skal koble ud med det samme.
3. Reset ved at slå relæet til igen.

Reager, hvis relæet ikke udløser – det kan være slidt eller defekt og skal udskiftes.

Service og lovkrav

Arbejdet i el-tavlen er autoriseret arbejde. Du må gerne selv trykke på TEST, men installation, udskiftning og tilføjelse af FI-relæer kræver en aut. elinstallatør. Elektrikeren vil samtidig sikre, at installationen lever op til:

• Stærkstrømsbekendtgørelsen (afløst af FBE) og DS/HD 60364-serien
• Sikkerhedsstyrelsens krav om HPFI i alle nye eller ændrede boliginstallationer
• Producent­krav ved EV-ladere, PV-anlæg m.v.

Konklusionen er derfor klar: Opgrader til HPFI/type A, vælg de rigtige varianter til dine laster, og få installationen udført og løbende kontrolleret af en fagmand. Så får du både moderne sikkerhed og færre sorte skærme i hverdagen.

Jording og potentialudligning i badeværelser

Kan du få stød af at trække stikket til hårtørreren, mens fødderne hviler på de lune gulvvarmeslanger? Eller hvad sker der, hvis et skjult kabel får fugt bag fliserne? I badeværelset mødes vand, metal og 230 volt i et potentielt farligt miks, og selv en lille fejl kan give et ubehageligt – eller i værste fald livstruende – elektrisk stød.

Heldigvis er der en redningskrans: korrekt jording og potentialudligning. Når de udføres efter bogen, udligner de spændingsforskelle, sender fejlstrømmen sikkert til jord og lader din RCD slå fra, før du når at mærke noget som helst. Men hvordan gør man egentlig? Hvad siger reglerne om badeværelseszoner, og hvilke metaldele skal forbindes sammen i praksis – især når halvdelen af rørene i dag er af plastik?

I denne guide dykker vi ned i:

• de grundlæggende principper bag jording og potentialudligning i vådrum,
• de skærpede krav i den danske stærkstrømsbekendtgørelse og DS/HD 60364-7-701,
• praktiske løsninger fra udligningsklemmer til gulvvarmemåtter,
• og ikke mindst de kontroller, der sikrer, at alt rent faktisk hænger sammen bagefter.

Så uanset om du er boligejer, VVS’er, el-installatør på jagt efter det sidste tjekpunkt – eller blot nysgerrig på, hvad der gemmer sig bag fliser og faldstamme – så læn dig tilbage. Nu tager vi strømmen på badeværelset, før den tager strømmen på os.

Grundlæggende om jording og potentialudligning i badeværelser

Et badeværelse er det sted i boligen, hvor fugt, vand og bar hud mødes med elektriske installationer. Kroppens hudmodstand falder kraftigt, når den er våd, og selv få volt kan derfor give stød, hvis der opstår et potentialeforskel mellem to metaldele, man rører ved. For at neutralisere denne risiko arbejder el-installationen med tre beskyttelsesprincipper, som tilsammen skaber en sikkerhedskæde:

1. Jording (beskyttelsesleder PE)
2. Potentialudligning (hoved- og supplerende)
3. Fejlstrømsafbryder (RCD)

1. Jording – Fundamentet i sikkerhedskæden

Den grøn/gule beskyttelsesleder (PE) forbinder alle udsatte metaldele i installationen til jord. Hvis en leder fx rører ved kabinettets metal, leder PE fejlsrømmen direkte til jord og udløser kortslutningssikringen på brøkdele af et sekund.

2. Potentialudligning – Samme spænding overalt

Selv når alle metaldele er jordet, kan der opstå forskellige potentialer, hvis vejen til jord har varieret modstand. Derfor forbinder man ledende dele indbyrdes, så de får samme spænding (0 V i bedste fald).

• Hovedpotentialudligning (udføres ved indføringen af el, gas, vand, fjernvarme osv.) sikrer, at hele bygningen har fælles reference.
• Supplerende potentialudligning i badeværelser forbinder lokale ledende dele – armaturer, metalafløb, badekar, gulvvarmeshærm m.m. – til hinanden og til hovedsystemet. Afstanden mellem to berørbare dele må højst være et par meter, før kravet om udligning træder i kraft.

3. Fejlstrømsafbryder – Hurtig frakobling

En 30 mA RCD (Residual Current Device) overvåger forskellen mellem ud- og indgående strøm i en gruppe. Opdages en læk > 30 mA, kobles kredsen fra på < 40 ms. RCD’en fungerer som den sidste barriere, hvis jord- eller udligningsforbindelsen svigter, og er påkrævet i alle boligbadeværelser efter stærkstrømsbekendtgørelsen.

Hvordan spiller de tre led sammen?

Forestil dig en defekt el-vandvarmer:

1. Faseleder rører tankens metalchassis.
2. PE leder straks kortslutningsstrømmen til jord.
3. Supplerende potentialudligning sørger for, at blandingsbatteri og afløb har samme potentiale som chassiset – ingen spændingsforskel ved berøring.
4. RCD registrerer ubalance og frakobler spændingen før strømmen gennem kroppen når farligt niveau.

Vigtigt: Alle tre led er nødvendige. Mangler blot én forbindelse, øges risikoen markant. Derfor kræver lovgivningen autoriseret elinstallatør, måling og dokumentation af både kontinuitet (< 0,5 Ω) og RCD-funktion.

Regler, zoner og krav i Danmark

DS/HD 60364-7-701 inddeler badeværelset i tre vådrumszoner, som afgør hvilke elektriske apparater og installationer der må placeres hvor, samt hvilket beskyttelsesniveau (IP-klasse) de skal have:

• Zone 0 – det indre af badekar, bruseniche eller bassin der kan fyldes med vand.
  Krav: Kun udstyr med SELV ≤ 12 V AC / 30 V DC og kapslingsklasse IPX7 (nedsænkning).
• Zone 1 – det lodrette område over zone 0 op til 2,25 m over gulv samt 120 cm radius fra brusehovedets fastgørelsespunkt.
  Krav: Mindst IPX4 (splash) eller IPX5 hvis der bruges brusepaneler/vandstråler. Kun fast installerede enheder som vandvarmere eller udsugningsventilatorer; ingen stikkontakter.
• Zone 2 – 60 cm horisontalt uden for zone 1 og op til 2,25 m højde.
  Krav: Min. IPX4. Her må f.eks. belysningsarmaturer, barberstik m.m. monteres, men stadig ingen almindelige stikkontakter.

Uden for zone 2 gælder de normale IP-krav for indendørs boliginstallationer, men stikkontakter i samme rum skal stadig være beskyttet af RCD ≤ 30 mA.

Fejlstrømsafbryder (rcd) – 30 ma er obligatorisk

Siden 1. juli 2008 har det været et krav i Stærkstrømsbekendtgørelsen Bek. 1082/2019, at alle nye eller ændrede boliginstallationer forsynes via fejlstrømsafbrydere ≤ 30 mA. For vådrum betyder det:

• Alle kredsløb, herunder lys, ventilation, el-gulvvarme og stik, skal være RCD-beskyttede.
• Er badeværelset forsynet fra flere grupper, skal hver gruppe have sin egen 30 mA-RCD eller være koblet bag fælles RCD.
• Eksisterende installationer uden RCD skal opgraderes ved udvidelse eller renovering.

Supplerende potentialudligning – Hvornår er den påkrævet?

Den seneste udgave af DS/HD 60364-7-701 (2019) har lempet kravet om at altid etablere supplerende potentialudligning (EB) i vådrum. I Danmark gælder nu:

1. Er installationssystemet TN-net med 30 mA-RCD og alle fremførte metalrør (beskyttelsesledende og/eller ekstranedeledende dele) allerede tilkoblet hoved-potentialudligningen ved måler-/gruppe­tavlen, behøves ingen supplerende EB i badeværelset.
2. Supplerende EB er dog stadig påkrævet når
   • nettet er TT-system eller andet system hvor afbrydelsestiden ikke kan garanteres,
   • der føres nye ledende rør, afløb, kar eller armeringsjern ind, som ikke er forbundet til hovedudligningen, eller
   • badeværelset indgår i ældre installationer uden 30 mA-RCD (før 1991) og der ikke foretages ombygning af tavlen.

Hvor supplerende potentialudligning er påkrævet, skal alle samtidigt berørbare ledende dele (metalrør, armaturer, badekar, afløb, varmeslanger m.m.) sammenkobles med en gul/grøn Cu-leder ≥ 4 mm² (eller ≥ 2,5 mm² hvis mekanisk beskyttet), samlet i en let tilgængelig udligningsboks.

Autorisation og dokumentation

• Installation og ændring af faste elektriske anlæg i vådrum må kun udføres af en autoriseret elinstallatørvirksomhed (A-autorisation), jf. Bek. 1082/2019 § 6.
• Der skal afleveres dokumentation til bygherre/boligejer:
  • En el-attest/efterprøvning med måleresultater (kontinuitet, isolation, RCD-test).
  • Beskrivelse af eventuel supplerende EB med reference til DS/HD 60364-7-701.
• Ved byggesager kan kommunen kræve dokumentationen indsendt som led i Bygningsreglementet § 501.

Tip: Spørg altid installatøren efter kopi af målerapporten og gem den sammen med husets øvrige installationspapirer – det kan blive afgørende ved senere fejlfinding eller ejerskifte.

Udførelse i praksis: komponenter og løsninger

Herunder finder du de vigtigste praktiske retningslinjer, når den supplerende potentialudligning i et badeværelse skal udføres korrekt og i overensstemmelse med DS/HD 60364-7-701.

1. Hvad skal potentialudlignes?

• Metalrør for vand og varme – både frem- og returledninger.
• Afløb i metal – f.eks. støbejerns- eller stålskåle samt metalriste i gulvafløb.
• Armaturer og blandingsbatterier – uanset om de går gennem en plastvæg eller ej.
• Badekar og brusenicher i ledende materiale – stål, støbejern, emaljeret stål og acryl med metalstativ.
• El-gulvvarme – varmetråde eller varmemåtter, hvor skærmen tilsluttes udligningen.
• Ledende byggedele – eksempelvis armeringsjern i gulv eller vægge, hvis de er tilgængelige.

2. Klemmer, bokse og føringsveje

Alle forbindelser skal være varigt tilgængelige og korrosionsbestandige.

1. Udligningsklemmer
   • Vælg klemmer med mærkning “⚡” eller grøn/gul farve.
   • Til rør: fjeder- eller skruetypen (10-16 mm rør = typisk 6 mm2 klemme).
   • Til armering: svejse- eller klemtapper godkendt til formålet.
2. Udligningsbokse
   • Placeres uden for zone 0 & 1 (typisk i skab eller loft).
   • IP-klassificering min. IP44, gerne IP54 i udsatte miljøer.
3. Føringsveje
   • Indmuringsrør, kabelbakker eller tomrør i væg/gulv.
   • Hold afstand til varme vandrør for at undgå termisk påvirkning af isolation.

3. Dimensionering af ledere

• Mindste tværsnit for supplerende potentialudligning i boliger er 2,5 mm2 (grøn/gul) ved mekanisk beskyttelse, ellers 4 mm2.
• Hvis den samlede længde overstiger ~10 m eller der er risiko for mekanisk belastning, anbefales 6 mm2.
• Kobber er standard; ved brug af aluminium eller stål justeres tværsnittet i forhold til lederens ledeevne.

4. Forbindelsesmetoder

Der må aldrig loddes i vådrum. Brug i stedet:

• Press- eller crimpforbindelser med godkendte tænger.
• Skrueterminaler i udligningsbokse med trækaflastning.
• WAGO-klemmer (serie 221/2273) er kun tilladt, hvis de er anbragt i kapsling IP44 eller højere.

5. Plast/pex – særlig opmærksomhed

Plast- og PEX-rør bryder den elektriske kontinuitet. Der skal derfor etableres potentialudligning på begge sider af hver plast-indsats, hvis rørføringen går over til metal igen.

• Er installationen hundred procent plast/PEX fra hovedfordeling til tappested, kræves ingen udligning af rørene.
• Ved blandede materialer placeres klemme på første ledende stykke rør efter plaststrækningen.

6. Renovering kontra nybyg

7. Gode råd fra installatøren

1. Køb grøn/gul leder i hel tromle; klip aldrig resterede stumper sammen.
2. Mål kontinuitet (<0,5 Ω) og notér værdien i dokumentationen.
3. Anvend rustfri skruer og skiver til alle klemmer i vådrumsmiljø.
4. Etabler én fælles samlingspunkt (stjerneforbindelse) for at undgå sløjfestrømme.
5. Afspær området og afbryd strømmen, før der arbejdes på udligningsklemmer tæt på spændingsførende dele.

Med korrekt udførelse opnås ikke blot lovpligtig sikkerhed, men også et badeværelse, hvor metaldele føles neutrale og risikoen for stikkende spændingsfornemmelser elimineres. Tvivl om dimensionering eller udførelse? Kontakt altid en autoriseret elinstallatør.

Kontrol, fejlfinding og vedligehold

En korrekt udført supplerende potentialudligning skal have en meget lav overgangsmodstand til beskyttelseslederen (PE). Den praktiske grænse, som de fleste elinstallatører arbejder efter, er < 0,5 Ω.

1. Visuel inspektion
   Sørg for, at alle udligningsledere er tilgængelige, mekanisk fastgjort og mærket. Kig efter korrosion eller maling, som kan isolere klemmerne fra de metaldele, de griber om.
2. Kontinuitetsmåling

   • Afbryd spændingen til installationen.
   • Brug et kontinuitets- eller lavohmmeter (≤ 200 mA prøvestrøm) mellem udligningsskinnen i badeværelset og hver enkelt metalgenstand (armatur, gulvafløb, rør, badekar osv.).
   • Registrér målingen. Værdier over 0,5 Ω indikerer en fejl, som skal udbedres.
3. RCD-test

   • Tryk på test-knappen på fejlstrømsafbryderen (30 mA) mindst to gange om året.
   • Professionel test: Brug et RCD-testinstrument og verificér, at afbryderen udkobler < 300 ms v/ 30 mA. Ved 5·IΔn (150 mA) skal udkobling ske på < 40 ms.

Typiske fejl og deres konsekvenser

• Løse eller manglende udligningsklemmer – giver øget overgangsmodstand og risiko for spændingsforskelle.
• Udskiftning af metalrør til plast/PEX uden ny udligningsleder – afbryder kontinuiteten.
• Korrosion under klemmer, især i fugtige områder – kan forhøje modstanden over tid.
• Defekt eller forkert dimensioneret RCD – ude af stand til at afkoble hurtigt ved fejl.
• Afbrydelser i skærmen på el-gulvvarme – typisk ved forkert reparation af gulv.

Konsekvensen er, at personer kan blive udsat for farlige berøringsspændinger, og RCD’en kan miste sin selektive beskyttelse.

Tjekliste før/efter renovering af badeværelset

1. Bekræft, at en 30 mA RCD dækker hele badeværelseskredsen.
2. Kontrollér, at alle nye metalrør, armaturer, afløb og evt. dampspærrede gulvvarmesystemer er tilsluttet den supplerende potentialudligning.
3. Mål og dokumentér overgangsmodstande (< 0,5 Ω).
4. Opdatér tegningsmateriale og udligningsskemaer.
5. Få arbejdet kontrolleret og underskrevet af en autoriseret elinstallatør.

Når du skal kalde en autoriseret elinstallatør

• Hvis RCD’en ikke frakobler ved testknappen.
• Når modstanden mellem udligningsforbindelser overstiger 0,5 Ω, eller der konstateres brud på ledere.
• Ved installation eller udskiftning af fast el-udstyr (spa-bad, el-gulvvarme, håndklædetørrer).
• Når der ændres på rørinstallationer, som kan påvirke den eksisterende potentialudligning.
• Hvis der er synlige skader på udligningsklemmer, ledere eller kapslinger.

Et velfungerende jording- og potentialudligningssystem er afgørende for sikkerheden i vådrum. Regelmæssig kontrol med de beskrevne målinger samt en opdateret dokumentation sikrer, at beskyttelsen mod elektrisk stød forbliver intakt gennem hele installationens levetid.

7 typiske fejl ved montering af HPFI‑afbrydere

En HPFI-afbryder er den sidste livline, når strømmen pludselig finder en vej, den ikke må gå. Alligevel møder vi gang på gang installationer, hvor denne livredder er monteret forkert – eller i værste fald ikke virker, når det brænder på. Resultatet kan være alt fra irriterende udfald til brand og livsfare.

Fejlene opstår sjældent på grund af ond vilje. Oftest skyldes de forældet viden, misforståede regler eller blot et ønske om ”lige at blive færdig”. Men i en tid, hvor huset bugner af varmepumper, solceller, elbiler og avanceret elektronik, er kravene til korrekt HPFI-beskyttelse højere end nogensinde.

I denne guide zoomer vi ind på de 7 mest udbredte bommerter, vi ser hos både gør-det-selv-folk og professionelle. Fra den manglende autorisation til den oversete lækstrøm – vi gennemgår hver faldgrube, forklarer hvorfor den opstår, og giver dig konkrete råd til at undgå den.

Uanset om du er husejer, elektrikerlærling eller erfaren installatør, vil du her få indsigter, der kan spare dig for dyrt besøg af forsikringsselskabet, sure naboer i mørke – og måske redde liv.

Er du klar til at sikre, at din HPFI-afbryder gør sit arbejde, når det virkelig gælder? Så læs med – og lad os afdække, hvor kæden oftest hopper af.

Manglende autorisation og projektering

En HPFI-afbryder er ikke bare endnu en automatsikring i tavlen – den er sidste barriere mod strøm­gennemgang i menneskekroppen. Arbejdet er derfor klassificeret som sikkerhedskritisk el-installation og omfattes af Bekendtgørelse om autorisation af elinstallatører, DS/HD 60364-serien og Sikkerhedsstyrelsens bekendtgørelser. Al montage, ændring eller udskiftning skal udføres – og projekteres – af en autoriseret elinstallatørvirksomhed med tilhørende kvalitetsledelsessystem (KLS).

Typiske misforståelser om autorisation

• “Det er kun et modul på DIN-skin­nen.”
  Nej. Selve indgrebet i hoved- eller gruppetavlen betyder, at du direkte berører den faste installation.
• “Jeg må gerne skifte den, hvis strømmen er afbrudt.”
  Forkert. Lovkravet knytter sig til selve arbejdet, ikke til om spændingen er slået fra.
• “Min nabo er industrielektriker – det er fint.”
  En uddannelse som elektriker giver ikke automatisk virksomhedsgodkendelse eller KLS.

Projekteringen inden selve montagen

Før der vælges fabrikat og strømværdi, skal installatøren udarbejde en projektering, som minimum omfatter:

1. Kortslutningsniveau (I_k)
   • Beregn symmetrisk & asymmetrisk kortslutningsstrøm ved tavlens indgang.
   • Vurder om den valgte RCD’s I_cn (kortslutningsholdbarhed) er tilstrækkelig.
2. Belastningsstrøm og samtidighed
   • Dimensioner mærkestrøm (In) så HPFI’en ikke når termisk grænse på 80 % ved varig belastning.
   • Tag højde for fremtidige udvidelser – især varmepumper, elbiler og solceller.
3. Selektivitet og koordination
   • Skal der ligge en S-selektiv RCD foranstillet?
   • Samspil med forankoblede sikringer/automater (energigennem­slip).
4. Driftssikkerhed & EMC
   • Analyse af lækstrømme fra eksisterende udstyr.
   • Beslutning om AC, A, F eller B-type RCD.
5. Tavlekonstruktion
   • Pladsforhold, DIN-skinner, skin­ne­koblinger og varmeafledning.
   • IP-grad og kapsling ved udendørs montage.

Ansvarsfordelingen kort fortalt

Konsekvenser ved at springe autorisation og projektering over

• Personfare: RCD’en kan svigte eller have for lang udkoblingstid.
• Materielskade: Manglende kortslutningsholdbarhed kan medføre tavlebrand.
• Forsikring: Skader dækkes typisk ikke, hvis installationen er ulovlig.
• Økonomi: Efterfølgende lovliggørelse koster ofte det dobbelte.
• Retlige skridt: Bøde eller påbud fra Sikkerhedsstyrelsen.

Bottom line: Bestil en autoriseret elinstallatør, og kræv både projekteringsmateriale og målerapport før tavlen lukkes. Det er den eneste måde, du kan være sikker på, at HPFI-afbryderen rent faktisk redder liv – og ikke blot står som et ekstra modul på DIN-skinnen.

Forkert valg af type og følsomhed

Det første skridt mod en driftssikker installation er at vælge den rigtige RCD-type og følsomhed. Fejl her giver enten falske udkoblinger – eller endnu værre: manglende udkobling, når der faktisk opstår en farlig fejlstrøm.

1. Hfi vs. Hpfi – En historisk forveksling

• HFI reagerer kun på rent sinusformede AC-fejlstrømme (50 Hz). Den kan ikke se pulserende DC.
• HPFI (krævet i alle nye installationer siden 2001) detekterer både AC og pulserende DC <= 6 mA. HPFI svarer til type A i de internationale IEC-betegnelser.
• Mange udfører stadig udskiftninger «1:1» og beholder en gammel HFI, selv om lasten er skiftet til elektronik­forsynede apparater – en klassisk fejl.

2. Valg af rcd-type (ac, a, f, b)

Reglen er simpel: benyt aldrig type AC til stikkontaktkredse. Vælg mindst type A, og opgrader til type F eller B dér, hvor producenten af udstyret kræver det. Husk at flere EV-ladere kræver RDC-DD 6 mA DC plus en almindelig HPFI 30 mA type A.

3. Følsomhed – 30 ma er ikke altid svaret

• ≤ 30 mA (0,03 A): Personsikkerhed (DS/HD 60364-4-41). Alle stikkontakter ≤ 32 A i bolig.
• 100 mA / 300 mA: Brandbeskyttelse i f.eks. faste installationer, landbrug og tavler med højt lækstrømsniveau.
  – 300 mA giver færre generende trips, men må ikke erstatte et 30 mA-led dér, hvor personsikkerhed kræves.
• 10 mA: Ekstra beskyttelse i særligt følsomme områder (børnehaver, medicinske vådrum, spa-bassiner).

4. Selective (s-type) foranstilling

Ved flere HPFI’er i samme installation bør den “øverste” være selektiv (S-type). Den har tidsforsinkelse og større energitålbarhed, så den underordnede 30 mA-afbryder åbner først. Mangler du selektivitet, slukker hele huset, hver gang en enkelt gruppe tripper.

5. Særlige driftsmidler – Krav og faldgruber

• EV-ladere: Kræver type B eller type A + 6 mA DC-detektor ifølge IEC 61851 og stærkstrømsbekendtgørelsen.
• Varmepumper & klimaanlæg: Typisk frekvensomformer → anvend type F (mindst). Fejlstrømmen kan være 10-1.000 Hz.
• Solcelleanlæg (PV): Transformer­løs inverter → type B på AC-siden. Husk samtidig SPD-koordinering.
• UPS uden galvanisk isolation: Kan give glat DC og høj harmonisk lækstrøm – kræver type B og nogle gange 300 mA for at undgå falske trips.
• Industrimaskiner med VFD: Ofte behov for 300 mA type B + EMC-filtre placeret efter HPFI’en for at minimere lækstrømme.

6. Praktisk tjekliste inden montage

1. Identificér alle belastningstyper i kredsen – er der omformere, invertere eller DC-komponenter?
2. Vurder samlet lækstrøm: IΔn ≤ ΣIleak/3 er en tommelfingerregel for at undgå nuisance trips.
3. Vælg mindst type A 30 mA til almindelige stikkontakter.
4. Dimensionér selektivitet: S-type 100/300 mA før underordnede 30 mA.
5. Tjek fabrikanternes krav (EV-lader, inverter, varmepumpe): ofte står type F/B sort på hvidt.
6. Mærk tavlen tydeligt: RCD-type, følsomhed og selektivitet.

Et korrekt valg af type og følsomhed sikrer, at HPFI-afbryderen udfører sin kerneopgave: redder liv, forhindrer brand – og forstyrrer ikke unødigt.

Fejlkoblet neutral og fælles nullede kredse

Neutrallederen virker harmløs, men den er lige så vigtig som faserne, når strømmen skal måles af en HPFI-afbryder. Hele princippet bag HPFI’en er, at alle strømførende ledere (fase og neutral) passerer gennem den samme målekerne. Flytter man noget af strømmen uden om kernen, mister afbryderen sit referencepunkt – eller den ser en ubalance, der ikke findes – med fejludløsning eller manglende udkobling til følge.

Typiske neutral-fejl i danske el-tavler

• Neutral ført uden om HPFI
  Installatøren kobler en gammel N-skinneklemme direkte til forsyningens N, fordi der “manglede en pol” på HPFI’en.
• Delt neutral mellem to grupper
  To 1-fase kurser under samme HPFI deler samme neutralleder for at “spare plads” i kablet.
• Blandet N-skinne
  Neutralledere fra flere HPFI-zoner placeres på samme samleskinne i tavlen.
• Tilbageførsel via rør eller jord
  Defekte eller løse N-forbindelser får lækstrømmen til at løbe via metalrør, rendejern eller PE-lederen.

Konsekvenser, du (ikke) vil opleve

1. Utilsigtede udkoblinger – HPFI’en “ser” en ubalance, hver gang lasten skifter, fordi noget af returstrømmen mangler.
2. Manglende beskyttelse – løber hele eller dele af neutral uden om måle­kernen, kan fejlstrømmen nå farlige niveauer uden at afbryderen reagerer.
3. Spænding på slukkede kredse – fælles neutral betyder, at når kurs A er tændt, ligger der returstrøm på kurs B, selv om dens automatsikring er OFF.
4. EMC-problemer og støj – utilsigtede strømveje giver magnetfelter i kabler og rør, der kan forstyrre følsomt udstyr.

Sådan opdeles neutral korrekt

• Én RCD = én neutral­skinne
  Hver HPFI-afbryder (eller RCBO) skal have sin egen dedikerede N-skinne eller N-klemmerække.
• Fysisk afstand og farvemærkning
  Brug farvede skinner/klemmer (fx blå til zone 1, grå til zone 2) eller klare skilleplader.
• Flerpolet automatik
  Til 3-fase/4-leder systemer anvendes 4-polet afbryder, så alle faser og neutral kobles via HPFI’en.
• Separat ledningsføring
  Det er ikke nok at skille i tavlen; kablet ud til lasten skal også indeholde en neutral pr. RCD-zone.
• Test efter hver tilkobling
  Mål loop-impedans, lav RCD-test (udløsestrøm og tid) og kontroller, at spændingen forsvinder, når automaten slås fra.

Tommel­fingerregel: Hvis du kan koble en neutralleder fra en kurs over på naboskinnen uden at noget kobler ud, er noget galt. Alle neutrale pr. HPFI-zone skal være galvanisk isoleret fra hinanden – og ingen leder må finde “bagveje”.

Ved at holde denne disciplin i tavlen sikrer du, at HPFI-afbryderen kun kobler ud, når den skal: ved en reel fejlstrøm til jord. Det giver færre driftsforstyrrelser og maksimal personsikkerhed.

Manglende selektivitet og forkert koordinering i tavlen

Når flere HPFI-beskyttelser placeres i samme tavle uden planlagt selektivitet, risikerer man at én enkelt jordfejl eller transient får hele installationen til at mørklægge. Det skyldes, at alle fejlstrømsafbrydere – uanset om de sidder som separate 30 mA-RCBO’er på grupperne eller som en fælles 300 mA-RCD foran – “ser” den samme fejl og ofte kobler fra på næsten samme tid. Den rette koordinering handler derfor om at få tid (tidsforsinkelse) og strøm (udløsestrøm) til at arbejde sammen, så kun den nærmeste beskyttelse åbner.

Typiske fejl i feltet

1. Parallelle 30 mA-HPFI’er uden overordnet S-type.
   To eller flere identiske 30 mA-RCD’er monteret side om side giver “først-til-mølle”-udløsning. Resultatet er tilfældige strømsvigt og vanskeligt fejlsøgning.
2. Forkert rækkefølge i tavlen.
   Overspændingsbeskyttelse og målerby-sikringer kobles efter RCD’en i stedet for før, hvilket betyder at en SPD-afledning til PE udløser hele HPFI-enheden.
3. Manglende hensyn til generator/UPS.
   Når et nødforsyningsanlæg kobles ind uden egen selektiv fejlstrømsbeskyttelse, kan startstrømme eller DC-komponenter få net-RCD’en til at falde.

Grundprincipper for selektiv opbygning

• Tidsselektiv (S-type) forrest.
  En 100-300 mA RCD med tidsforsinkelse (typisk >40 ms) monteres umiddelbart efter hovedafbryder/måler. Den tager brande og grove isolationsfejl, men lader 30 mA-afbrydere længere ude få tid til at reagere først.
• 30 mA RCBO/HPFI tæt på forbrugeren.
  Gruppespecifikke fejl kobles hurtigst muligt fra – uden at resten af tavlen mister spændingen.
• Trinvis strømselektivitet.
  Udløsestrømmen bør øges mindst ×3 pr. selektivt trin (f.eks. 30 mA ‑› 100 mA ‑› 300 mA) for at sikre, at kun én enhed når sin tærskel.
• Korrekt rækkefølge af moduler.
  Hovedafbryder → måler → overspændingsafleder (SPD) → S-type HPFI/RCD → gruppeautomatsikringer/RCBO’er → forbrugere.

Koordinering med overspændingsbeskyttelse (spd)

SPD’en leder lyn- og koblingstransienter til PE med strømspidser på mange kiloampere. Hvis den sidder efter en 30 mA-HPFI, vil afledningsstrømmen næsten altid få RCD’en til at udkoble – netop når man har mest brug for spændingen. Løsningen er:

• Anbring SPD’en før alle 30 mA-enheder (gerne før den selektive S-type), eller
• Vælg en S-type RCD med immunitet over for kortvarige højfrekvente strømme.

Koordinering med generator og ups

Reserveforsyninger med indbygget inverter kan levere DC-indhold eller lavere kortslutningsstrøm end nettet. Følgende retningslinjer minimerer fejludkoblinger:

1. Monter egen RCD i generator/UPS-kredsen – ofte type B eller F, der kan håndtere DC-komponenter.
2. Sæt RCD’en til at være tidsforsinket (S-type), så den først kobler fra efter gruppernes egne 30 mA-RCBO’er.
3. Sikre at generatorens jordings- og nul-skema matcher “TN-S efter skift” eller “IT-net” alt efter fabrikantens krav.

Tommelfingerregler til tavledesign

• Max. 4-6 slutkredse pr. 30 mA-HPFI for at begrænse gener ved fejl.
• Én selektiv 100/300 mA S-type kan forsyne 3-4 almindelige 30 mA enheder.
• Bland aldrig fabrikater eller blandede DIN-bøjler i samme strømskinne uden godkendt kombinationsskema.
• Dokumentér selektivitetsberegninger i tavle-skemaet – forsikringsselskaber og tilsyn spørger ofte efter det.

Rigtig selektivitet er ikke kun et spørgsmål om komfort; det er et krav i Stærkstrømsbekendtgørelsen og EN 62606. Følges retningslinjerne, reduceres risikoen for uvarslet “black-out” og brand, og installationen får den robusthed, moderne el-forbrugere – fra varmepumper til ladestandere – kræver.

Utilstrækkelig mekanisk montage og tilspænding

Når strømmen skal afbrydes på millisekunder, er der ingen plads til sløset mekanik. En HPFI-afbryder er ikke bare et elektronisk apparat; den er også et stykke præcisionsmekanik, der skal monteres korrekt for at kunne arbejde sikkert år efter år.

Løse klemmer – Den skjulte varmelegeme

• For lavt tilspændingsmoment giver mikrognister mellem leder og klemme. Det kan hæve overgangsmodstanden og udvikle varme, som i værste fald fører til brandskader på selve afbryderen eller i tavlen.
• For højt tilspændingsmoment deformerer leder eller klemme, så fjedertrykket forsvinder over tid. Resultatet bliver igen løs kontakt, varmeudvikling og ustabile afbrydelser.
• Kontrollér altid momentet med moment­skruetrækker i henhold til fabrikantens datablad (typisk 1,2-2,8 Nm for 6-35 mm² Cu). Sæt et klistermærke eller notér momentet på tavlens serviceetiket, så næste montør kender kravet.

Forkert eller halvmonteret din-skinne

1. Skinnen ikke i vater: En skæv DIN-skinne kan vrikke afbryderen løs ved vibrationer (fx dør­smæk eller brummer fra kontaktorer).
2. Manglende låseklo: Små 1-moduls HPFI’er er lette; større 4-polige varianter vejer flere hundrede gram. Uden låsekloen bag på apparatet kan de hoppe af skinnen ved kortslutninger.
3. Korrosion: Galvaniserede skinner, der er blevet ridset, ruster. Det kan reducere jordingsforbindelsen mellem enheder og føre til EMC-problemer og falske udkoblinger.

Blandede fabrikater og uofficielle samleskinner

Kamme- eller samleskinner fra ét fabrikat passer ikke nødvendigvis i sporbredden på en anden HPFI. “Det kan lige klemmes i” giver dårlige overfladekontakter og ujævnt tryk på stifterne:

• Øget overgangsmodstand → varme og misfarvning.
• Mekanisk spænding → revner i plastkapslingen over tid.
• Fejlstrømsspolen kan blive påvirket af magnetfelter fra strømskinner, der ikke sidder i den specificerede afstand.

Brug kun originale samleskinner eller løse ledere godkendt af begge fabrikater, og undgå “hjemmeskårne” kobberbroer.

Manglende plads og ventilation

• HPFI’er afgiver typisk 2-3 W ved fuld belastning. Når de klemmes tæt sammen med effektafbrydere eller DIN-skinnemonterede SMPS-forsyninger, stiger den omgivende temperatur nemt 15-20 °C.
• En temperatur på > 40 °C får den termiske tripmekanisme til at ændre karakteristik. Det kan give både forsinket afbrydelse ved fejl og utilsigtet udkobling ved høje belastninger.
• Følg fabrikantens krav til afstand (ofte 5-10 mm mellem modulerne) eller anvend ventilationsmoduler/spacere. Husk afskærmningsplader, hvis HPFI’en sidder ved siden af lysbuedannende effektafbrydere.

Konsekvenser – Fra falske trips til brand

Dårlig montage viser sig sjældent med det samme. Typiske symptomer er:

• Tilfældige udkoblinger, især når tavlen bliver varm (sommerdage, mange forbrugere).
• Lugten af “brændt elektronik” ved tavlen eller misfarvet plast omkring klemmer.
• Uforklarlige fejlstrømsmålinger eller måleprotokoller, der ændrer sig fra gang til gang.

I værste fald smelter klemmerne, HPFI-afbryderen mister sin udløsningsevne, og tavlen fortsætter med at føre strøm – uden fejlstrømsbeskyttelse. Det er én af de hyppigste årsager til elforsikringsselskabers afviste skader.

Gode montagetips til den travle installatør

1. Brug moment­skruetrækker og kryds af på checklisten for hver klemme.
2. Sikr DIN-skinnen med mindst to skruer for hver 20 cm – én skruet i midten er ikke nok.
3. Anvend afstandsstykker eller ventilationsmoduler, hvis tavlen kører tæt på fuld belastning.
4. Undgå blandede samleskinner, medmindre fabrikantens dokumentation tydeligt tillader det.
5. Afslut altid med en termisk billedkontrol (infrarød) ved fuld belastning – varmepletter afslører montagefejl, før de bliver kritiske.

En HPFI-afbryder redder liv – men kun hvis den er monteret, så den kan arbejde under alle forhold. Giv mekanikken samme respekt som elektronikken, og du undgår både falske fejl og virkelige brande.

Manglende test, dokumentation og mærkning

En HPFI-afbryder er først rigtig installeret, når den er testet, målt, dokumenteret og tydeligt mærket. Mangler du et af disse trin, risikerer du ikke bare uforudsete udkoblinger, men også at stå uden dækning fra forsikring og garanti, hvis noget går galt.

1. Idriftsættelses- og funktionsprøve

• Testknappen (T) – skal altid aktiveres som minimum. Den afprøver den interne mekanik, men siger intet om udløsetid eller lækstrøm.
• Måling af udløsestrøm (I_Δn) og udløsetid – udføres med RCD-tester. For en 30 mA HPFI skal:
  • Udløsning ske inden 300 ms ved 30 mA (1×I_Δn).
  • Udløsning ske inden 40 ms ved 150 mA (5×I_Δn), ifølge DS/HD 60364-6.
• Polaritets- og spændingskontrol – sikrer korrekt fase-/nulfordeling og at HPFI’s forsyningsklemmer ikke er byttet.
• Løkkeimpedans- og kortslutningsniveau – for at dokumentere, at beskyttelsen kobler fra hurtigt nok ved fejl efter HPFI’en.
• Isolationstest – min. 1 MΩ ved 500 V DC på kredsen, inden den tilsluttes HPFI’en, så måling af HF-lækstrømme ikke forstyrres.

2. Måleprotokol – Din juridiske livline

Alle ovenstående værdier føres ind i en måleprotokol, der minimum skal omfatte:

1. RCD-type, fabrikat, model og serienummer.
2. Målt I_Δn, udløsetid(er) og dato.
3. Resultater for loop, isolation og polaritet.
4. Underskrift og autorisationsnummer på den ansvarlige installatør.

Protokollen er obligatorisk ifølge Elinstallationsbekendtgørelsen §25 og anvendes af både Sikkerhedsstyrelsen og forsikringsselskaber ved skader.

3. Opmærkning og tavlediagram

• Gruppe- & zoneoversigt – hver afgang under HPFI’en skal have tydelig tekst eller piktogram: f.eks. “Køkken – stikkontakter”, “Varmepumpe” osv.
• Tavlediagram – ajourført én-linjet oversigt inkl. RCD-type, kortslutningsniveau og eventuelle selektive S-typer foranstillet.
• Serviceetiket – label på front med installations- og seneste testdato samt anbefalet næste prøvedato (typisk årligt).
• Advarselsmærker – ved blandede forsyninger (UPS/solceller) eller EV-ladere angives “Flere kilder” for at beskytte servicepersonale.

4. Konsekvenser af dårlig eller manglende dokumentation

Drift: Uden målte værdier kan du ikke finde årsagen, når HPFI’en slår fra på regnfulde dage eller efter en ny installation.
Sikkerhed: Ingen kan verificere, at udkobling sker inden for de krævede millisekunder.
Økonomi: Forsikringen kan afvise erstatning efter brand, hvis dokumentation for lovligt idriftsat HPFI mangler.
Lovgivning: Sikkerhedsstyrelsens stikprøvekontrol kan medføre bøder eller fratagelse af autorisation.

5. Best practice – Sådan gør du det rigtigt

1. Udarbejd en standardiseret måleskabelon (gerne digital).
2. Test inden afdækningen lukkes, så fejl kan udbedres med det samme.
3. Læg protokollen i tavlen og upload en kopi til virksomhedens kvalitetsstyringssystem.
4. Brug UV-bestandige labels eller gravoplader for varige mærkninger.
5. Informer slutbrugeren om, hvordan de selv tester HPFI’en (tryk “T” hver 6. måned).

En simpel ekstra time til måling, dokumentation og korrekt mærkning kan være forskellen på en mindre afbrydelse og et stort forsikringskrav. Sørg derfor for, at ingen HPFI-installation forlader dine hænder uden komplet test- & mærkningspakke.

Ignoreret lækstrøm og EMC fra moderne udstyr

Et af de hyppigste problemer, installatører møder i moderne installationer, er kumuleret lækstrøm fra elektronik, der er udstyret med indbyggede EMC-filtre, frekvensomformere eller switch-mode strømforsyninger. Hvis man blot eftermonterer en 30 mA HPFI-afbryder uden at tage højde for disse strømme – og uden at vælge den rigtige type fejlstrømsafbryder – vil installationen før eller siden opleve uønskede udkoblinger.

Hvor kommer de ekstra lækstrømme fra?

• EMC-filtre (Y-kondensatorer) kobler støj til jordledningen for at overholde radiostøjgrænser. Ved 230 V kan blot to 2,2 nF kondensatorer give 1,6 mA lækstrøm.
• Frekvensomformere, varmepumper og hvidevarer arbejder med pulserende DC-link og høje koblingsfrekvenser >10 kHz, hvilket genererer højfrekvent (HF) lækstrøm, som en konventionel AC-type RCD ikke er designet til.
• EV-ladere og solcelle-invertere kan injectere glat DC-komponenter op til flere mA, som blokerer funktionen af type AC/A RCD’er og dermed kompromitterer personsikkerheden.
• UPS-anlæg og servere har store EMI-filtre, der konstant lækker flere mA – multiplicér dette med antallet af enheder i et teknikrum, og grænsen nærmer sig hurtigt 15-20 mA.

Regel for belastning af en rcd

Standardpraksis (HD 60364-4-41) anbefaler, at den samlede permanente lækstrøm ikke overstiger 30 % af RCD’ens mærkeudløsestrøm:

Σ I_F ≤ 0,3 × I_Δn

For en 30 mA HPFI betyder det max. 9 mA kontinuerlig lækstrøm. En installation med fx 6 PC’er (á 1,5 mA) + en varmepumpe (4 mA) + LED-dimmer (1 mA) = 14 mA vil derfor risikere nuisance tripping.

Dimensionering og opdeling – Sådan gør du

1. Kortlæg udstyrets lækstrøm – brug måleudstyr (strømtang m. lækstrømsfunktion) eller databladstal.
2. Del belastningerne op i zoner med hver sin RCD: IT-udstyr, hvidevarer, varmepumpe, EV-lader osv.
3. Overvej 100/300 mA RCD’er som selektiv foranstillet beskyttelse, og brug 30 mA kun der, hvor personsikkerhed kræver det.
4. Anvend RCBO’er (kombineret automatsikring + RCD) på støjende enkeltkredse for at minimere gensidig påvirkning.
5. Sørg for korrekt typevalg (se tabel nedenfor) og vælg højfrekvens-tolerante produkter (typisk mærket “Si” eller “HF”).

Valg af rcd-type til særligt udstyr

Praktiske installations­råd

• Begræns gruppekabellængder – HF-lækstrømme stiger med kabelkapacitans.
• Undgå fælles neutral for forskellige RCD-zoner; den samlede lækstrøm kan flyde via N og forårsage “mystiske” udkoblinger.
• Skærmede kabler & bonding reducerer HF-udstråling og tilfører kontrolleret returvej for afkoblet energi.
• Hold HPFI’en kølig; HF-lækstrøm giver ekstra varme i summations­transformeren. Sørg for luftspalter mellem modulerne.
• Test med virkeligt udstyr på; enkelte varmepumper opfører sig anderledes i drift end under stand-by. Brug funktionstestknapper og strøm­tang.

Typiske fejl, der fører til udkoblinger

1. Samling af hele huset bag én 30 mA HPFI, selv om der er installeret varmepumpe, ladestander og solceller.
2. Montering af type AC i tavlen “fordi den er billigere”, trods DC-holdige laster.
3. Neutralskinner, der utilsigtet forbinder to RCD-grupper efter servicearbejde.
4. Oversete HF-strømme fra LED-drivere, dimmere og smarte pærer – især når mange er samlet på én gruppe.
5. Ingen måling af reel lækstrøm ved idriftsættelse; man regner i stedet baglæns fra datablade og gætter.

Konklusionen er klar: Find kildefejlen og vælg korrekt RCD-type. Ignorerer man lækstrøm og EMC, ender kunden med et velbeskyttet, men upålideligt elanlæg. Med korrekt zonering, passende RCD-klassificering og dokumenteret test får man derimod både sikkerhed og driftsstabilitet.
